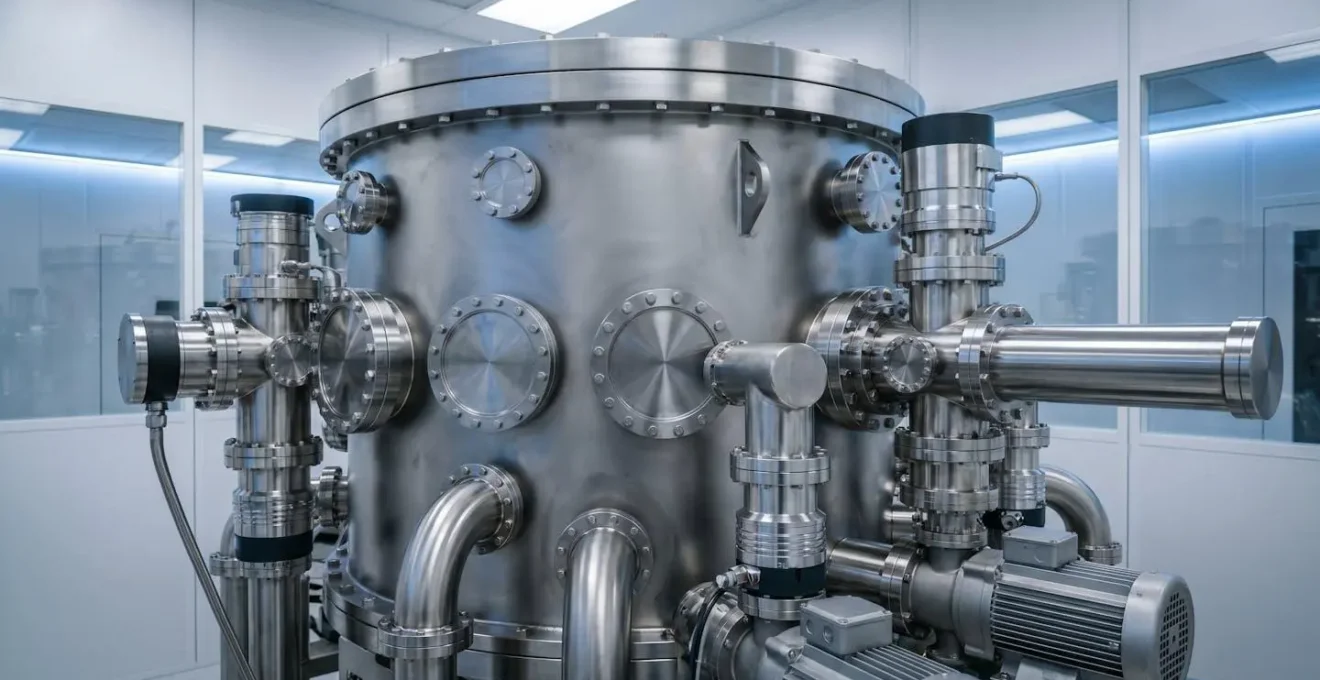

Chambre de dépôt sous vide pour la fabrication de semiconducteurs avec système de pompage turbomoléculaire
Publié le 11 mars 2024

Atteindre un vide poussé de 10⁻⁶ mbar n’est pas un défi d’équipement, mais une question de maîtrise de l’écosystème global du vide.

  • La performance ne dépend pas de la puissance d’une seule pompe, mais du couplage intelligent des étages de pompage et de la stabilité du procédé.
  • La maintenance prédictive et la traque obsessionnelle des micro-fuites, y compris virtuelles, sont plus rentables que la surpuissance.

Recommandation : Auditez votre système de vide comme un ensemble cohérent, en analysant le coût total de possession (TCO) et la stabilité du niveau de vide plutôt que la seule pression limite théorique.

Pour tout ingénieur process ou responsable de production, l’atteinte d’un niveau de vide poussé est un prérequis incontournable pour de nombreuses applications critiques, notamment le dépôt de couches minces (PVD, CVD). Pourtant, voir un cycle de pompage s’éterniser ou un lot de production rejeté pour cause de contamination atmosphérique est une frustration commune. L’instinct premier est souvent de questionner la puissance de la pompe ou d’incriminer une fuite évidente. Ces approches, bien que nécessaires, restent souvent insuffisantes.

La plupart des guides se concentrent sur le choix d’une technologie de pompe en silo. Mais si la véritable clé n’était pas dans la performance brute d’un seul composant, mais dans la maîtrise de l’écosystème du vide dans sa totalité ? La différence entre un vide de laboratoire et un vide industriel robuste et répétable réside dans une approche systémique. Il s’agit de comprendre les interactions entre les étages de pompage, la propreté de l’enceinte, la nature des matériaux, la stratégie de détection de fuites et la maintenance.

Cet article propose une vision d’ingénieur, orientée vers la maîtrise du procédé. Nous allons déconstruire le mythe de la « pompe magique » pour vous donner une méthodologie complète. Nous aborderons la criticité du vide pour des secteurs de pointe, la configuration optimale des systèmes, la détection fine des fuites, et les critères de choix économiques et techniques pour garantir un vide de 10⁻⁶ mbar stable et rentable.

Pour naviguer efficacement à travers les aspects cruciaux de la technologie du vide, cet article est structuré en plusieurs sections clés. Le sommaire ci-dessous vous permettra d’accéder directement aux points qui vous intéressent le plus.

Pourquoi l’industrie des semi-conducteurs ne peut-elle pas fonctionner sans vide à 10⁻⁸ mbar ?

L’industrie des semi-conducteurs est l’exemple le plus extrême de la nécessité d’un vide de très haute qualité. Pour graver des circuits dont la finesse se mesure en nanomètres, la moindre molécule d’air ou d’eau constitue une contamination catastrophique, un « rocher » à l’échelle d’une autoroute. Le vide n’est pas ici une simple condition, c’est un ingrédient actif du process qui garantit la pureté absolue de l’environnement de fabrication. Sans un vide ultra-poussé (UHV), des phénomènes comme le dépôt de couches minces atomiques (ALD) ou la gravure ionique réactive (RIE) seraient impossibles, rendant caduque toute production de puces modernes.

Cette exigence technique est au cœur d’un enjeu stratégique et économique majeur pour la France. Avec une production nationale française, évaluée à 5 milliards d’euros en 2022, le secteur est vital. La souveraineté technologique dépend directement de notre capacité à maîtriser ces environnements de production ultra-propres. C’est pourquoi la maîtrise des technologies du vide est un pilier fondamental de la compétitivité.

Le plan France 2030 ne s’y trompe pas, en allouant des ressources significatives pour renforcer cet écosystème. Selon les analyses, le marché français des semi-conducteurs devrait bénéficier de près de 5 milliards d’euros d’investissements prévus d’ici 2030, une grande partie étant dédiée à la modernisation et à l’extension des capacités de production. Ces investissements se traduiront inévitablement par une demande accrue en équipements et en expertise pour la génération et le contrôle de vides de plus en plus poussés. La maîtrise d’un vide à 10⁻⁸ mbar n’est donc pas qu’un défi technique, c’est une condition sine qua non pour participer à cette révolution industrielle.

Comment atteindre un vide secondaire de 10⁻⁵ mbar avec un système à 3 étages de pompage ?

Atteindre un vide poussé de manière efficace ne repose pas sur une seule pompe surpuissante, mais sur un couplage intelligent de plusieurs technologies fonctionnant en cascade. Un système typique pour atteindre 10⁻⁵ mbar (voire 10⁻⁶ mbar) est une configuration à 3 étages, où chaque étage « prépare le terrain » pour le suivant. L’idée est d’optimiser le rendement de chaque pompe en la faisant fonctionner dans sa plage de pression idéale.

La séquence classique est la suivante :

  1. La pompe primaire (à palettes, à vis sèche) : C’est le « cheval de trait » du système. Elle démarre à la pression atmosphérique (environ 1000 mbar) et abaisse la pression de l’enceinte jusqu’au domaine du vide primaire, typiquement autour de 10⁻¹ à 10⁻² mbar.
  2. Le booster ou pompe Roots : Ce deuxième étage s’enclenche dans la zone de « cross-over ». Il ne fonctionne pas depuis l’atmosphère mais prend le relais de la pompe primaire pour accélérer considérablement la descente en pression, typiquement de 10 mbar à 10⁻³ mbar. Son rôle est d’augmenter la vitesse de pompage dans cette plage de transition critique.
  3. La pompe secondaire (turbomoléculaire) : C’est la pompe « de finition ». Elle s’active une fois que le vide secondaire est établi par le groupe primaire/Roots. Elle est incapable de fonctionner à haute pression mais excelle pour atteindre les niveaux de vide poussé, de 10⁻³ mbar jusqu’à 10⁻⁷ mbar et au-delà.

Cette architecture en cascade permet de réduire drastiquement les temps de pompage et d’optimiser la consommation énergétique. L’illustration ci-dessous schématise la synergie entre ces trois composants essentiels de l’écosystème du vide.

Comme le montre cette configuration, la gestion du point de « cross-over » (le moment où l’on bascule d’un étage à l’autre) est un paramètre de contrôle fondamental. Un déclenchement trop précoce ou trop tardif du booster ou de la pompe turbo peut entraîner une perte d’efficacité, voire un reflux de contamination vers l’enceinte. La maîtrise du système à 3 étages est donc autant une question de matériel que de pilotage intelligent du process.

Vide primaire, secondaire, poussé : quels niveaux pour quelles applications industrielles ?

Le terme « vide » recouvre en réalité une vaste gamme de pressions, et chaque niveau correspond à des applications industrielles et à des technologies de pompage spécifiques. Choisir le bon niveau de vide est la première étape pour concevoir un système efficace et rentable, en évitant le sur-dimensionnement coûteux. L’erreur commune est de viser le vide le plus poussé possible, alors que le besoin réel du process est souvent moins exigeant. Il est essentiel de faire correspondre la technologie au besoin applicatif.

Le tableau suivant, basé sur des données consolidées du secteur, offre un panorama des différents niveaux de vide et de leurs applications industrielles typiques en France, montrant comment la technologie du vide est intimement liée au tissu industriel régional.

Niveaux de vide et applications industrielles en France
Niveau de vide Plage de pression Technologie de pompe Applications industrielles françaises Bassin d’emploi type
Vide primaire (grossier) 1000 à 1 mbar Pompes à palettes, pompes à membrane Emballage sous vide agroalimentaire, séchage industriel Bretagne, Pays de Loire
Vide secondaire (moyen) 1 à 10⁻³ mbar Pompes Roots, pompes à bec Métallurgie sous vide, traitement thermique automobile, fonderie aluminium Vallée de l’Arve, région Auvergne-Rhône-Alpes
Vide poussé (haut vide) 10⁻³ à 10⁻⁷ mbar Pompes turbomoléculaires, pompes à diffusion Dépôt de couches minces, microscopie électronique, R&D spatial Toulouse (CNES), Grenoble (CEA-Leti)
Vide ultra-poussé (UHV) < 10⁻⁷ mbar Pompes ioniques, pompes cryogéniques, sublimation de titane Fabrication de semi-conducteurs, accélérateurs de particules, synchrotron Crolles (ST), Saclay (SOLEIL)

Ce tableau, inspiré par les informations de spécialistes comme Vide et Pression, met en évidence un point crucial : il n’y a pas de « meilleure » technologie de vide, seulement la plus adaptée à un procédé. Un industriel de l’agroalimentaire en Bretagne n’aura ni les mêmes besoins ni les mêmes contraintes qu’un centre de recherche sur les semi-conducteurs à Grenoble. L’analyse précise du besoin est donc la clé de la performance économique et technique de l’installation.

La constance et la qualité du vide sont essentielles dans de nombreuses applications industrielles. Un audit de procédé permet souvent de réaliser des économies significatives en évitant le sur-dimensionnement.

– Experts Duffau, Duffau, spécialiste du vide industriel depuis 1980

Comment détecter une fuite de 10⁻⁶ mbar.l/s dans une enceinte sous vide de 2 m³ ?

Créer un vide poussé est une chose, le maintenir en est une autre. Une fois le système de pompage dimensionné, l’ennemi numéro un devient la micro-fuite. Une fuite de 10⁻⁶ mbar.l/s est invisible, inaudible et pourtant suffisante pour ruiner un process de dépôt sous vide. La détection de ces fuites infimes requiert une méthodologie rigoureuse et un équipement spécialisé : le spectromètre de masse à l’hélium. L’hélium est utilisé comme gaz traceur car ses atomes sont extrêmement petits et volatils, lui permettant de s’infiltrer dans les moindres défauts. De plus, il est quasiment absent de l’atmosphère, ce qui évite les faux positifs.

L’efficacité de cette méthode est sans égale. Un spectromètre de masse moderne est 1000 fois plus sensible que les autres méthodes de détection, comme le test de chute de pression. Il ne se contente pas de dire « il y a une fuite », il permet de la localiser avec une précision millimétrique. Cependant, face à une enceinte complexe de 2 m³, chercher la fuite au hasard est une perte de temps. Une approche systématique est impérative.

Il est aussi crucial de distinguer les fuites réelles (un passage physique à travers une soudure, un joint) des fuites virtuelles. Celles-ci proviennent du dégazage de matériaux piégés à l’intérieur de l’enceinte : de l’eau adsorbée sur les parois, des solvants dans des matériaux polymères, ou de l’air emprisonné dans des volumes morts comme le fond d’un trou de vis non taraudé. Ces fuites virtuelles peuvent maintenir une pression résiduelle élevée et sont souvent confondues avec une fuite réelle, menant à des recherches infructueuses.

Votre plan d’action : méthodologie de chasse à la micro-fuite

  1. Isolation et diagnostic : Sectionner le système en zones (pompe, vannes, chambre) en fermant les vannes d’isolement pour identifier la section défectueuse par mesure de remontée en pression.
  2. Détection globale par « bagging » : Envelopper la section suspecte dans une poche plastique remplie d’hélium pour une détection globale rapide et confirmer la présence d’une fuite dans cette zone.
  3. Localisation fine par « sniffing » : Utiliser le pistolet à hélium en mode reniflage pour balayer systématiquement et lentement les points critiques (joints, soudures, passages) afin de localiser précisément la source.
  4. Vérification des fuites virtuelles : Si aucune fuite réelle n’est trouvée, inspecter les volumes morts, les vis non-ventilées et envisager un étuvage de l’enceinte pour éliminer l’eau et autres contaminants adsorbés sur les parois.
  5. Réparation et re-test : Une fois la fuite réparée (changement de joint, reprise de soudure), refaire un test global pour valider la correction et s’assurer qu’aucune autre fuite n’est présente.

Quand réviser vos pompes à vide : tous les 6 mois ou après 3 000 heures de fonctionnement ?

La question de la fréquence de maintenance est un arbitrage constant entre la prévention des pannes et la maîtrise des coûts d’exploitation. La réponse traditionnelle, basée sur une maintenance calendaire ou horaire, fournit un cadre de départ utile. Par exemple, les recommandations générales pour des pompes à palettes lubrifiées suggèrent souvent un entretien courant toutes les 3 000 heures (vidange d’huile, changement des filtres) et une maintenance préventive majeure toutes les 12 000 heures (remplacement des palettes, des joints). Si cette approche a le mérite de la simplicité, elle est loin d’être optimale.

Une maintenance purement calendaire ne tient pas compte des conditions réelles d’utilisation. Une pompe fonctionnant sur un process propre avec des cycles courts s’usera beaucoup moins vite qu’une pompe identique sur un process agressif avec des cycles longs et des pics de charge. L’approche « taille unique » conduit soit à une sur-maintenance coûteuse, soit à un risque de panne non anticipée, tout aussi préjudiciable.

Étude de cas : Impact d’une maintenance prédictive avec monitoring continu

L’implémentation d’une maintenance prédictive (ou conditionnelle) représente un changement de paradigme. En suivant en continu des paramètres clés comme le courant moteur, la température de fonctionnement, les vibrations ou l’évolution du temps de pompage, il devient possible d’anticiper une défaillance. Par exemple, une augmentation progressive du courant moteur peut indiquer une usure mécanique, tandis qu’un temps de pompage qui s’allonge signale une perte de performance. Cette approche, au cœur de l’Industrie 4.0, est particulièrement pertinente pour l’usine du futur en France. Des entreprises françaises proposent des solutions d’audit et de supervision pour transformer la maintenance calendaire en une maintenance intelligente, permettant de réduire les coûts tout en garantissant la continuité de production.

En conclusion, la réponse n’est ni « tous les 6 mois » ni « après 3 000 heures ». La meilleure stratégie est une approche hybride : utiliser les préconisations constructeur comme une base de départ, mais l’affiner en continu grâce à un suivi des indicateurs de performance de la pompe. C’est la seule façon d’optimiser le TCO (Total Cost of Ownership) de l’écosystème du vide.

Pourquoi la régulation on/off provoque-t-elle 30 % de rebuts en fabrication pharmaceutique ?

Dans les industries à haute valeur ajoutée comme la pharmacie, la qualité du produit final est directement liée à la stabilité du procédé. Or, une régulation de vide de type « tout ou rien » (on/off) est l’antithèse de la stabilité. Ce mode de fonctionnement, où la pompe s’allume à pleine puissance lorsque la pression dépasse un seuil haut et s’arrête lorsqu’elle atteint un seuil bas, génère des oscillations de pression permanentes. Si ces fluctuations sont acceptables pour des applications grossières, elles sont désastreuses pour des procédés sensibles.

En fabrication pharmaceutique, la moindre déviation par rapport aux paramètres validés peut entraîner le rejet d’un lot entier. Comme le stipulent les bonnes pratiques, toute variation doit être documentée et justifiée. Une pression qui oscille en permanence autour de la consigne rend le procédé intrinsèquement instable et difficile à valider auprès des autorités réglementaires comme l’ANSM en France.

Étude de cas : Impact de la régulation sur la lyophilisation pharmaceutique

La lyophilisation, un procédé de séchage à basse température et sous vide, est un exemple parfait. Très utilisée dans l’industrie pharmaceutique française pour stabiliser des médicaments injectables coûteux, elle est extrêmement sensible aux variations de pression. Une régulation on/off provoque des oscillations de vide qui affectent directement la vitesse de sublimation de la glace. Des pics de pression peuvent provoquer une fusion partielle du produit, tandis que des chutes brutales peuvent entraîner une éjection de matière, ruinant la structure du lyophilisat et compromettant sa stabilité et sa durée de vie. Pour des produits dont la valeur du lot se chiffre en dizaines, voire centaines de milliers d’euros, le risque est inacceptable. Une régulation proportionnelle (PID) moderne, qui ajuste finement la vitesse de la pompe ou l’ouverture d’une vanne, maintient une pression parfaitement stable. De plus, elle permet l’enregistrement continu et traçable des données, une exigence des GMP (Good Manufacturing Practices) et de la réglementation 21 CFR Part 11 pour l’exportation vers les États-Unis. L’investissement dans un système de régulation performant est largement amorti par un seul lot sauvé.

Le taux de 30% de rebuts n’est pas une fatalité, mais la conséquence directe d’un choix technologique inadapté. Dans un environnement où la reproductibilité et la traçabilité sont reines, la stabilité du vide n’est pas une option, c’est une exigence fondamentale.

Comment tester l’étanchéité d’une salle blanche par méthode de pressurisation-dépressurisation ?

L’intégrité d’une salle blanche ne dépend pas seulement de ses systèmes de filtration d’air (filtres HEPA/ULPA), mais aussi de l’étanchéité de son enveloppe. Une salle blanche qui fuit est une salle où des contaminants extérieurs peuvent s’infiltrer, compromettant la propreté de la zone, et où l’air traité s’échappe, engendrant une surconsommation énergétique. Le test d’étanchéité, souvent réalisé par la méthode de la porte soufflante (Blower Door), est donc une étape de qualification et de maintenance cruciale, encadrée par la norme ISO 14644-3.

Le principe est de créer une différence de pression contrôlée (généralement 50 Pascals) entre l’intérieur de la salle et l’extérieur, et de mesurer le débit d’air nécessaire pour maintenir cette pression. Ce débit correspond au taux de fuite global de l’enveloppe de la salle. Le protocole d’essai est rigoureux et doit être mené de manière systématique pour être valide.

Voici les étapes clés d’un protocole d’essai conforme :

  1. Préparation : Isoler la salle en fermant toutes les portes et sas, et en obturant temporairement toutes les entrées et sorties volontaires du système de ventilation. Le dispositif de porte soufflante est installé sur l’accès principal.
  2. Mise en pression : Le ventilateur de la porte soufflante pressurise la salle à une pression de test stable de 50 Pa au-dessus de la pression ambiante.
  3. Mesure : Une fois la pression stabilisée, les capteurs mesurent le débit d’air que le ventilateur doit fournir pour compenser les fuites et maintenir la pression de 50 Pa.
  4. Comparaison aux critères : Le taux de fuite mesuré (souvent exprimé en volume de renouvellement par heure, vol/h) est comparé aux spécifications du projet ou aux standards de l’industrie (par exemple, un taux inférieur à 5 vol/h à 50 Pa pour une salle pharmaceutique de classe ISO 7).
  5. Localisation (si nécessaire) : En cas de non-conformité, des outils comme une poire à fumée, un anémomètre ou une caméra thermique sont utilisés pour localiser précisément les points de fuite (jonctions sol/mur/plafond, passages de câbles, cadres de fenêtres, etc.).

Au-delà de la conformité réglementaire, ce test a un impact économique et écologique direct. Comme le soulignent les experts, une salle étanche est une salle performante. Une meilleure étanchéité réduit les charges sur les systèmes de climatisation et de ventilation (CVC), un argument de poids dans le contexte de la sobriété énergétique et des exigences de la réglementation environnementale RE2020 en France.

À retenir

  • L’approche systémique : la performance d’un système à vide dépend plus des interactions entre ses composants (propreté, étanchéité, régulation) que de la puissance d’une seule pompe.
  • La criticité de la fuite : la traque des micro-fuites, qu’elles soient réelles ou virtuelles (dégazage), est une tâche de maintenance prioritaire pour garantir la stabilité du vide.
  • Le choix par le TCO : la sélection d’une pompe ne doit pas se baser sur son niveau de vide maximal ou son prix d’achat, mais sur son coût total de possession (CAPEX + OPEX) et son adéquation précise au besoin du process.

Comment choisir la pompe à vide adaptée à votre niveau de vide requis : 10⁻³ ou 10⁻⁶ mbar ?

Le choix final de l’équipement de pompage est l’aboutissement de l’analyse de l’écosystème du vide. La question n’est pas seulement « quel niveau de vide ? », mais « quel niveau de vide, pour quel process, avec quelle stabilité, et à quel coût total ? ». Comparer un système conçu pour 10⁻³ mbar (vide secondaire) à un système pour 10⁻⁶ mbar (vide poussé) revient à comparer deux philosophies d’ingénierie et deux budgets radicalement différents. La décision doit être guidée par une analyse rigoureuse du coût total de possession (TCO).

Le TCO intègre non seulement l’investissement initial (CAPEX), mais aussi tous les coûts d’exploitation (OPEX) sur la durée de vie de l’équipement : énergie, maintenance, consommables, et même les coûts indirects liés aux pannes potentielles. Le tableau suivant synthétise les critères de décision clés pour deux systèmes types, avec des estimations de coûts pour le marché français.

Critères de décision TCO pour le choix d’une pompe à vide
Critère Pompe pour 10⁻³ mbar (vide secondaire) Pompe pour 10⁻⁶ mbar (vide poussé)
Technologie requise Pompe primaire + Roots (2 étages) Pompe primaire + Roots + Turbomoléculaire (3 étages)
CAPEX (investissement) 5 000 à 15 000 € selon débit 25 000 à 80 000 € selon performance
OPEX énergie (€/an) 1 500 à 3 000 € (continu) 3 000 à 8 000 € (continu)
Maintenance annuelle Vidange huile tous les 3 000h, palettes tous les 12 000h Révision turbo tous les 5 ans, nettoyage chambre annuel
Compatibilité gaz corrosifs Version sèche recommandée (CAPEX +30%) Matériaux spéciaux requis (CAPEX +50%)
Conformité ATEX Certification disponible (+20% CAPEX) Certification disponible (+25% CAPEX)
Délai de livraison France 2 à 6 semaines 8 à 16 semaines (haute performance)

Ce comparatif, inspiré de données de fournisseurs comme Air-Industriel, montre clairement que l’écart n’est pas linéaire. Passer d’un vide secondaire à un vide poussé multiplie le CAPEX par 5 à 10 et double au minimum les coûts de maintenance et d’énergie. Des facteurs supplémentaires comme la compatibilité avec des gaz corrosifs ou la certification ATEX pour les environnements explosifs ajoutent des surcoûts significatifs. Le choix doit donc être précisément justifié par les exigences du procédé.

En définitive, la sélection de la pompe à vide est la dernière pièce du puzzle. Elle ne peut être correctement posée qu’après avoir défini précisément le besoin du process, la stratégie de maintenance, les exigences de stabilité et le budget global. Comme le conseillent les spécialistes, une consultation externe est souvent un investissement judicieux pour valider ces choix complexes.

Pour finaliser votre projet, il est essentiel de réévaluer votre besoin à la lumière de cette analyse complète du coût total de possession.

Pour garantir la performance, la répétabilité et la rentabilité de vos process sous vide, l’étape suivante consiste à réaliser un audit complet de votre système actuel. Évaluez votre installation non pas comme une collection de composants, mais comme un écosystème intégré pour identifier avec précision les goulots d’étranglement et les opportunités d’optimisation.

Rédigé par Antoine Garnier, Analyste documentaire concentré sur les technologies de vide industriel, salles blanches et systèmes de contrôle atmosphérique. Son travail consiste à décrypter les normes ISO 14644, compiler les spécifications de pompes à vide et analyser les protocoles de qualification des environnements contrôlés. L'objectif : permettre aux responsables qualité des secteurs pharmaceutique, électronique et agroalimentaire de maintenir leurs installations conformes aux exigences réglementaires et process.
