Maintenance des équipements

Dans l’industrie moderne, la maintenance des équipements représente bien plus qu’une simple obligation réglementaire : c’est le pilier qui garantit la continuité de production, la qualité des produits et la sécurité des investissements. Qu’il s’agisse d’une ligne de fabrication de semi-conducteurs exigeant un vide poussé à 10⁻⁸ mbar, d’un atelier de soudage automobile ou d’un laboratoire pharmaceutique accrédité, chaque défaillance technique peut entraîner des pertes considérables, tant financières qu’en termes de réputation.

La complexité croissante des équipements industriels – systèmes de vide ultra-poussé, instruments de métrologie de haute précision, robots collaboratifs – impose une approche méthodique et documentée de leur entretien. Cette exigence concerne aussi bien les grands groupes industriels que les PME françaises, confrontées à des normes strictes et à une concurrence internationale accrue.

Cet article explore les différentes facettes de la maintenance des équipements industriels, des systèmes de vide aux robots de soudage, en passant par les instruments de mesure et la gestion des gaz de process. L’objectif : vous donner les clés pour comprendre les enjeux, anticiper les défaillances et optimiser vos pratiques de maintenance.

Les systèmes de vide industriel : comprendre les niveaux et leur maintenance

Les technologies du vide occupent une place centrale dans de nombreux secteurs industriels. Pourtant, leur complexité et leurs exigences de maintenance restent souvent mal comprises, entraînant des arrêts de production coûteux.

Les différents niveaux de vide et leurs applications

Le vide industriel se décline en plusieurs catégories, chacune correspondant à des applications spécifiques. Le vide primaire (de 1000 à 1 mbar) suffit pour des opérations simples comme le conditionnement alimentaire ou le séchage de matériaux. Le vide secondaire (de 1 à 10⁻³ mbar) est requis pour la métallurgie sous vide ou certains processus de dégazage.

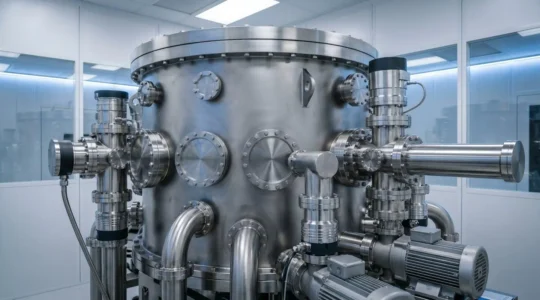

Au-delà commence le domaine du vide poussé (10⁻³ à 10⁻⁷ mbar) et de l’ultra-vide (en dessous de 10⁻⁷ mbar), indispensables pour l’industrie des semi-conducteurs, la déposition de couches minces ou la recherche en physique des surfaces. À ces niveaux extrêmes, une simple empreinte digitale sur une surface peut compromettre la qualité du vide.

La détection et la gestion des fuites

Une fuite de seulement 10⁻⁶ mbar.l/s peut sembler négligeable, mais dans une enceinte de 2 m³ destinée à atteindre un vide secondaire, elle empêchera le système d’atteindre le niveau requis. La détection précoce des fuites constitue donc un enjeu majeur de maintenance préventive.

Les méthodes de détection vont du simple test à l’hélium pour les applications courantes jusqu’aux spectromètres de masse pour les systèmes ultra-vide. En France, les laboratoires accrédités COFRAC doivent respecter des protocoles stricts de vérification de l’étanchéité, particulièrement dans les secteurs pharmaceutique et aéronautique.

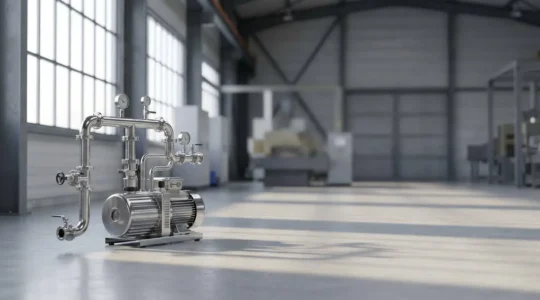

Systèmes de pompage : architecture et maintenance

Atteindre un vide secondaire de 10⁻⁵ mbar nécessite généralement un système à plusieurs étages de pompage. Une configuration typique associe une pompe primaire (à palettes ou à vis sèches), une pompe secondaire (turbomoléculaire ou à diffusion) et parfois une pompe de maintien.

La maintenance de ces systèmes complexes exige une planification rigoureuse. Les pompes à palettes, limitées par leur conception à un vide minimal de 10⁻³ mbar environ, nécessitent un changement d’huile régulier et une surveillance de l’usure des palettes. Les pompes à vis sèches, bien que plus coûteuses à l’achat, offrent l’avantage de pouvoir pomper des vapeurs corrosives sans risque de contamination par l’huile.

La métrologie industrielle : quand la précision devient critique

Dans l’industrie, mesurer avec précision la pression, le débit ou la température n’est pas un luxe mais une nécessité absolue. Une erreur de mesure, même minime, peut invalider des mois de production ou compromettre la sécurité d’un procédé.

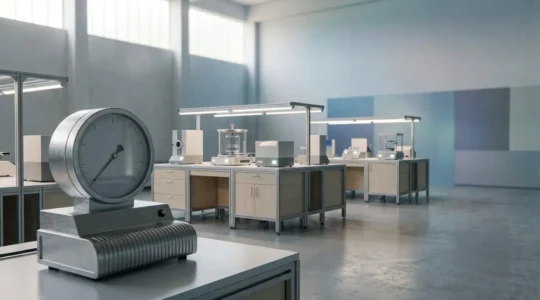

L’impact de la pression atmosphérique sur les mesures

Un phénomène souvent sous-estimé : une variation de 20 mbar de pression atmosphérique peut fausser les mesures de débit de 3 %. En France, où la pression atmosphérique varie typiquement entre 980 et 1030 mbar selon la météo et l’altitude, cette correction devient indispensable pour les applications exigeantes.

Les débitmètres massiques modernes intègrent une compensation automatique de la pression atmosphérique, mais les anciens modèles volumétriques nécessitent une correction manuelle. Dans un process pharmaceutique soumis aux Bonnes Pratiques de Fabrication, cette distinction entre mesure en pression absolue et pression relative peut avoir des conséquences réglementaires majeures.

La calibration : un impératif réglementaire et technique

L’histoire de ce laboratoire accrédité qui a dû invalider six mois de mesures suite à un oubli de recalibrage illustre parfaitement les risques encourus. En France, les organismes d’accréditation comme le COFRAC imposent des fréquences de vérification strictes, généralement tous les 6 ou 12 mois selon le type d’instrument et son utilisation.

Les baromètres de référence, utilisés pour calibrer les autres instruments, méritent une attention particulière. Leur dérive, bien que faible, s’accumule dans le temps et peut propager des erreurs systématiques à l’ensemble du parc d’instruments.

Pression absolue ou relative : faire le bon choix

Cette question technique cache des implications pratiques importantes. La pression relative mesure l’écart par rapport à la pression atmosphérique locale et convient pour la plupart des applications industrielles courantes (réservoirs sous pression, circuits hydrauliques). La pression absolue, référencée au vide parfait, s’impose pour les calculs thermodynamiques, les procédés sous vide ou les applications météorologiques.

Dans le secteur pharmaceutique français, les autoclaves de stérilisation utilisent systématiquement des capteurs de pression absolue pour garantir la reproductibilité des cycles, indépendamment des variations météorologiques ou de l’altitude du site de production.

Les pompes à vide : sélection, utilisation et maintenance préventive

Le choix et l’entretien des pompes à vide constituent un investissement stratégique dont dépendent directement la qualité de production et les coûts d’exploitation.

Comprendre les limites technologiques

Chaque technologie de pompe possède ses caractéristiques et ses limites intrinsèques. Une pompe à palettes rotatives, technologie éprouvée et économique, ne pourra jamais descendre en dessous de 10⁻³ mbar en raison de la désorption des gaz dissous dans l’huile et des petites fuites internes inhérentes à sa conception.

Pour atteindre des niveaux de vide plus poussés, il faut impérativement combiner plusieurs technologies en série : pompe primaire pour le dégrossissage, puis pompe turbomoléculaire, à diffusion ou cryogénique selon l’application visée.

Calculer la vitesse de pompage nécessaire

Un dimensionnement correct du système de pompage évite à la fois le sous-dimensionnement (temps de cycle trop longs) et le surdimensionnement (investissement et coûts énergétiques inutiles). Pour vider une enceinte de 5 m³ en 10 minutes jusqu’à un certain niveau de vide, le calcul de la vitesse de pompage doit tenir compte du régime d’écoulement (visqueux ou moléculaire), des pertes de charge dans les canalisations et du dégazage des parois.

Les logiciels de simulation modernes facilitent ces calculs, mais la compréhension des principes physiques reste indispensable pour interpréter les résultats et optimiser la configuration.

Maintenance préventive : huile et révisions

La maintenance des pompes à vide obéit à deux logiques complémentaires : le suivi temporel et le suivi des heures de fonctionnement. Pour l’huile des pompes à palettes, le changement doit intervenir toutes les 500 à 1000 heures selon la sévérité de l’application. Pomper des vapeurs agressives ou de l’air humide accélère considérablement la dégradation de l’huile.

Un cas exemplaire : cette contamination d’huile qui a détruit trois pompes en six mois dans une unité de production. L’analyse a révélé une infiltration de vapeurs acides non détectée, qui a émulsionné l’huile et accéléré l’usure des palettes. Le coût de remplacement des pompes a largement dépassé celui qu’aurait représenté un système de filtration adapté.

Les révisions complètes, recommandées tous les 6 mois ou après 3000 heures de fonctionnement, permettent de remplacer les pièces d’usure avant la défaillance et d’optimiser les performances du système.

Pompes à palettes ou à vis sèches : quel choix pour votre application ?

Face à des vapeurs corrosives, le choix de la technologie devient critique. Les pompes à palettes, bien que moins coûteuses, exposent l’huile aux contaminants et nécessitent des changements fréquents. Les pompes à vis sèches, sans huile dans la chambre de compression, résistent mieux aux environnements agressifs mais exigent un investissement initial plus élevé et une maintenance spécialisée.

Dans l’industrie chimique française, la tendance va vers les pompes sèches pour les applications difficiles, malgré leur coût supérieur, en raison de leur fiabilité accrue et de leur impact environnemental réduit.

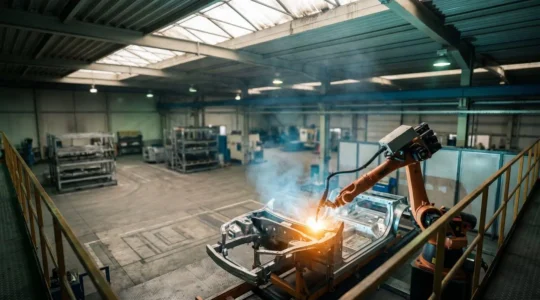

Gaz industriels et procédés : optimisation et contrôle

La gestion des gaz industriels, particulièrement dans le soudage et les traitements thermiques, représente un poste de coût significatif et un facteur clé de qualité.

Le choix du gaz selon l’application

Pour souder de l’aluminium haute résistance destiné à l’aéronautique, le choix entre argon pur et mélange argon-CO₂ n’est pas anodin. L’argon pur offre un arc plus stable et convient aux alliages sensibles à l’oxydation, tandis que les mélanges permettent une pénétration plus profonde pour les fortes épaisseurs.

Les atmosphères contrôlées jouent également un rôle crucial dans les traitements thermiques. Une atmosphère d’azote-hydrogène améliore significativement la dureté des engrenages de boîte de vitesses en prévenant l’oxydation et en favorisant une carburation homogène.

Le contrôle des débits : un enjeu qualité majeur

L’incident des 500 pièces de sécurité automobile rendues non conformes à cause d’un mauvais débit de gaz illustre parfaitement l’importance du contrôle précis des paramètres de soudage. En France, où les équipementiers automobiles sont soumis à la certification IATF 16949, un tel incident peut entraîner des audits approfondis et compromettre la relation client.

Les débitmètres modernes, calibrés pour chaque gaz spécifique, permettent un contrôle en temps réel et l’enregistrement des données pour la traçabilité. Leur maintenance régulière, incluant la vérification de la calibration et le nettoyage des capteurs, s’avère indispensable.

Réduire la consommation sans compromettre la qualité

Réduire de 30 % la consommation de gaz de soudage est un objectif réaliste avec une approche méthodique : optimisation des débits selon les paramètres de soudage, récupération du gaz de purge, détection et élimination des fuites, formation des opérateurs aux bonnes pratiques.

Dans le contexte actuel de hausse des coûts énergétiques et de recherche de compétitivité, ces économies représentent un levier d’action direct pour les industriels français, particulièrement dans les secteurs gourmands en gaz comme la construction métallique ou la fabrication de tubes et tuyaux.

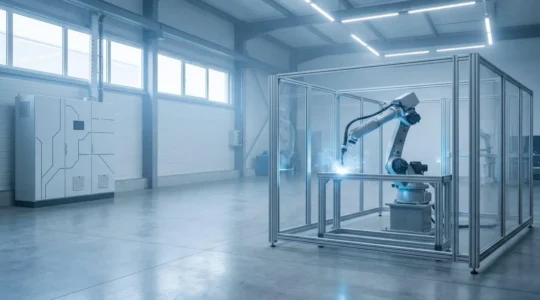

Protection des équipements robotiques : prévenir plutôt que réparer

Les robots industriels, dont le coût peut atteindre 400 000 € pour les modèles de soudage haute performance, nécessitent une protection adaptée à leur environnement d’utilisation.

L’impact destructeur des fumées de soudage

Les fumées de soudage contiennent des particules métalliques conductrices qui, en s’accumulant sur les composants électroniques, créent des courts-circuits et accélèrent la corrosion. L’absence de protection adéquate a ainsi détruit deux robots de soudage en 18 mois dans une entreprise de métallurgie, représentant une perte financière considérable sans compter l’impact sur la production.

La surpression d’armoire : principe et mise en œuvre

La solution consiste à maintenir une surpression d’air filtré de +10 Pa dans l’armoire électrique du robot. Ce différentiel de pression, bien que modeste, suffit à empêcher l’infiltration des fumées et des poussières. Le système comprend un ventilateur, un filtre haute efficacité et un pressostat de surveillance.

Le choix du filtre revêt une importance particulière : il doit retenir les particules submicroniques tout en permettant un débit d’air suffisant. Leur remplacement tous les 3 ou 6 mois selon l’environnement garantit l’efficacité du système.

Refroidissement des robots en utilisation intensive

Pour un robot soudant 18 heures sur 24, la gestion thermique devient critique. Le refroidissement par air suffit généralement pour les cadences normales, mais l’utilisation intensive peut nécessiter un refroidissement par azote pour les torches de soudage, évitant la surchauffe et prolongeant leur durée de vie.

L’azote présente l’avantage d’être inerte, évitant toute oxydation, et de permettre un refroidissement plus efficace que l’air grâce à ses propriétés thermiques. Son coût doit néanmoins être mis en balance avec les gains en durabilité de l’équipement.

La maintenance préventive des équipements industriels s’apparente à une assurance : elle représente un coût certain mais mesurable, qui permet d’éviter des défaillances aux conséquences bien plus lourdes. Qu’il s’agisse de systèmes de vide, d’instruments de mesure, de pompes ou de robots, chaque équipement possède ses spécificités et ses exigences propres. La clé du succès réside dans la compréhension des principes techniques, la rigueur des procédures et l’anticipation des dérives. En documentant les interventions, en respectant les fréquences de révision et en formant les équipes, les industriels français peuvent garantir la fiabilité de leurs installations et maintenir leur compétitivité dans un environnement concurrentiel exigeant.
