Ventilation & CVC industriel

Dans l’industrie pharmaceutique, agroalimentaire ou chimique, la qualité de l’air n’est pas une option : c’est une exigence réglementaire et un impératif de production. Un système de ventilation et de climatisation (CVC) industriel mal dimensionné ou mal régulé peut provoquer des non-conformités en cascade, des rebuts coûteux et des risques sanitaires majeurs. Pourtant, derrière ces installations complexes se cachent quelques paramètres fondamentaux qu’il est essentiel de maîtriser.

Que vous gériez une salle blanche pharmaceutique soumise aux Bonnes Pratiques de Fabrication, un atelier agroalimentaire ou un laboratoire de recherche, comprendre les principes du débit d’air, des pressions différentielles, de l’extraction localisée et de la régulation vous permettra d’optimiser vos installations. Cet article vous présente les concepts clés de la ventilation industrielle, leurs enjeux pratiques et les erreurs les plus fréquentes à éviter.

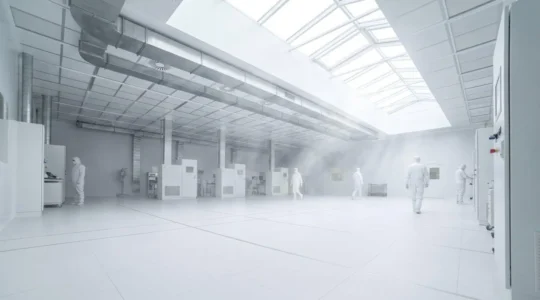

Maîtriser le débit et la vitesse d’air : les paramètres fondamentaux

Le débit et la vitesse d’air constituent les deux piliers de toute installation de ventilation. Le débit volumique, exprimé en m³/h, détermine la quantité d’air neuf introduite dans un espace, tandis que la vitesse, en m/s, conditionne l’efficacité du balayage et de la dilution des contaminants.

Dimensionnement et mesure : des choix déterminants

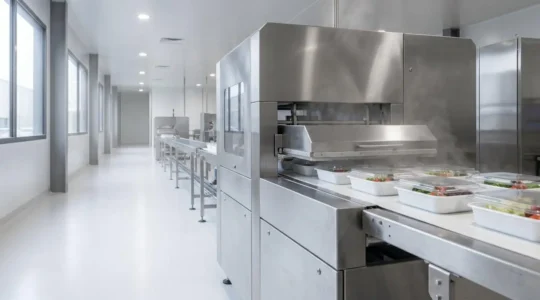

Pour une ligne de conditionnement alimentaire, le choix entre un débit standard et un débit sur-mesure dépend de plusieurs facteurs : le type de produit manipulé, le niveau de contamination acceptable et les contraintes d’espace. Un débit sous-dimensionné peut laisser stagner des particules ou des micro-organismes, tandis qu’un surdimensionnement entraîne une surconsommation énergétique inutile.

La mesure précise de la vitesse d’air dans les conduits s’effectue généralement avec des anémomètres à fil chaud ou à hélice, en respectant des points de mesure normalisés. Dans une salle blanche de classe ISO 7, par exemple, une vitesse inadaptée peut provoquer jusqu’à 60 % de non-conformités lors des contrôles particulaires, comme l’ont constaté plusieurs fabricants pharmaceutiques français.

Calibrage et vérification périodique : une rigueur indispensable

Les instruments de mesure dérivent naturellement avec le temps. Une erreur de calibrage d’un simple débitmètre peut coûter plusieurs dizaines de milliers d’euros en produits non conformes sur une année. Les organismes comme le Cofrac en France recommandent un étalonnage annuel des équipements de mesure critiques.

Quatre moments critiques nécessitent une vérification systématique de vos installations :

1. Après toute modification du réseau de ventilation ou du process
2. Lors des changements de saison, qui modifient les conditions d’air extérieur
3. Suite à un arrêt prolongé de production
4. En cas de dérive constatée sur les paramètres de production

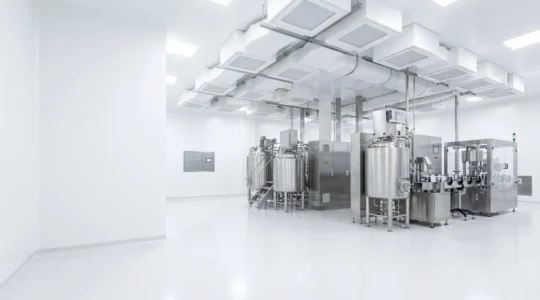

Pressions différentielles : le bouclier invisible des environnements contrôlés

Dans les salles blanches et les laboratoires, la pression différentielle joue un rôle de barrière invisible contre les contaminations croisées. Elle oriente les flux d’air et empêche physiquement les particules de migrer d’une zone à l’autre.

Comprendre les pressions négatives et positives

Une salle en pression positive repousse l’air vers l’extérieur lorsqu’on ouvre une porte : cette configuration protège les produits sensibles contre les contaminations extérieures. C’est le choix privilégié pour les salles de fabrication pharmaceutique stérile.

À l’inverse, une pression négative aspire l’air environnant vers l’intérieur, confinant ainsi les contaminants potentiellement dangereux. Les laboratoires de microbiologie manipulant des agents pathogènes fonctionnent systématiquement en dépression pour protéger le personnel et l’environnement.

Régulation en cascade et maintien de l’étanchéité

Dans un bâtiment comprenant plusieurs salles de classifications différentes, la régulation automatique des pressions en cascade devient essentielle. Le principe consiste à créer un gradient de pression progressif, par exemple : salle ISO 5 à +15 Pa, salle ISO 7 à +10 Pa, couloir à +5 Pa, extérieur à 0 Pa.

Cette régulation automatisée nécessite :

• Des capteurs de pression différentielle calibrés et positionnés correctement
• Des registres motorisés ou des variateurs de fréquence sur les ventilateurs
• Un automate ou un système de gestion technique du bâtiment (GTB) capable d’ajuster en continu les débits

Un défaut d’étanchéité, même minime, peut anéantir cette stratégie. Un fabricant pharmaceutique a ainsi constaté 50 lots non conformes suite à une simple fissure dans un joint de porte, qui court-circuitait le gradient de pression prévu. Des tests d’étanchéité réguliers, notamment par fumigènes ou mesure de fuite, permettent de détecter ces défaillances avant qu’elles n’impactent la production.

Extraction localisée : capter les polluants à la source

Face aux émissions de polluants industriels – fumées de soudage, vapeurs de solvants, poussières de meulage – la ventilation générale montre rapidement ses limites. Elle dilue les contaminants mais ne les élimine pas efficacement, laissant parfois 70 % des fumées en suspension dans l’atelier.

Les limites de la ventilation générale

La ventilation générale consiste à renouveler l’air d’un local en insufflant de l’air neuf et en extrayant l’air vicié. Si elle suffit pour gérer les charges thermiques et l’occupation humaine, elle devient inefficace dès qu’apparaissent des émissions ponctuelles et concentrées. Les polluants se dispersent dans tout le volume avant d’être évacués, exposant inutilement les opérateurs.

Choisir le bon équipement d’extraction

Trois grandes familles d’équipements permettent une extraction localisée :

• La hotte aspirante : fixe, elle couvre une zone de travail déterminée. Idéale pour les postes fixes comme les bains de dégraissage ou les presses

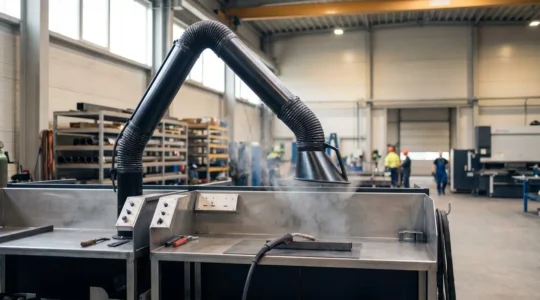

• Le bras aspirant : flexible, il s’adapte aux postes mobiles et aux interventions ponctuelles comme la soudure. Sa flexibilité permet de positionner la bouche d’aspiration au plus près de la source d’émission
• La cabine d’aspiration : elle enferme totalement ou partiellement le poste de travail, offrant la meilleure efficacité pour les opérations très polluantes comme le meulage ou le grenaillage

Positionnement et dimensionnement : la clé de l’efficacité

Un équipement d’extraction mal positionné perd jusqu’à 80 % de son efficacité. Pour capter des vapeurs de dégraissage, qui montent naturellement par convection thermique, la bouche d’aspiration doit être placée au-dessus et légèrement en arrière du bac, sans gêner les gestes de l’opérateur.

Le sous-dimensionnement reste l’erreur la plus coûteuse : un industriel a constaté que 40 % des composés organiques volatils (COV) s’échappaient dans l’atelier, simplement parce que le débit d’extraction était inférieur de 30 % au besoin réel. L’efficacité d’une extraction doit être mesurée lors de l’installation initiale, puis contrôlée au minimum tous les six mois pour détecter l’encrassement des filtres ou la dégradation des performances.

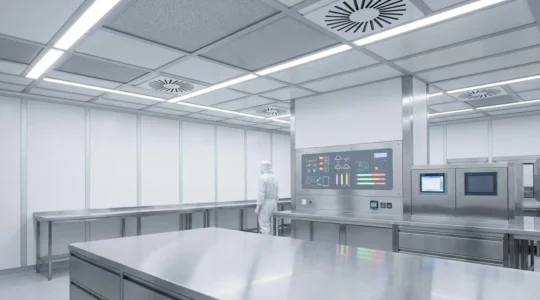

Systèmes de régulation : de l’on/off au contrôle intelligent

La régulation d’un système CVC détermine sa capacité à maintenir des paramètres stables malgré les perturbations extérieures. Une régulation inadaptée se traduit par des oscillations, des dérives et finalement des non-conformités process.

Les enjeux d’une régulation précise

Une régulation tout ou rien (on/off) démarre et arrête brutalement les équipements dès qu’un seuil est franchi. Simple et économique à l’installation, elle génère des à-coups et des variations importantes. Dans l’industrie pharmaceutique, cette instabilité peut provoquer jusqu’à 30 % de rebuts sur des procédés sensibles nécessitant une température stable à ±0,5°C.

Une sonde de température déréglée de seulement 5°C – affichant 15°C au lieu de 20°C – peut passer inaperçue pendant plusieurs jours si aucune alarme n’est configurée, compromettant la qualité de lots entiers.

Comprendre les régulations PID

La régulation PID (Proportionnelle, Intégrale, Dérivée) ajuste en continu la puissance des équipements pour atteindre la consigne sans dépassement. Ses trois paramètres agissent comme un chef d’orchestre :

• L’action Proportionnelle (P) corrige proportionnellement à l’écart constaté
• L’action Intégrale (I) élimine les écarts résiduels persistants
• L’action Dérivée (D) anticipe les variations rapides pour éviter les dépassements

Le réglage correct de ces paramètres nécessite une méthode rigoureuse, souvent par essais successifs ou calculs basés sur la réponse du système. Un réglage trop agressif provoque des oscillations, tandis qu’un réglage trop mou entraîne de la lenteur et des écarts prolongés.

Stratégies centralisées vs locales

Pour gérer un bâtiment comportant dix salles aux contraintes différentes, deux approches s’opposent. La régulation centralisée pilote tous les équipements depuis une GTB unique, facilitant la supervision mais complexifiant les ajustements individuels. La régulation locale équipe chaque salle de son propre régulateur, offrant plus de réactivité mais compliquant la vue d’ensemble.

En pratique, une approche hybride s’avère souvent optimale : régulation locale pour les paramètres critiques nécessitant une réactivité maximale, supervisée par une GTB centrale qui assure la cohérence globale et la traçabilité des données.

Optimiser l’efficacité énergétique sans compromettre la performance

Les installations CVC industrielles représentent fréquemment 40 à 60 % de la consommation électrique d’un site. Des optimisations bien menées permettent de réduire cette facture de 20 à 30 % sans dégrader les conditions de production.

Plusieurs leviers d’action existent :

• Le pilotage à débit variable : utiliser des variateurs de fréquence pour adapter le débit aux besoins réels plutôt que de fonctionner en permanence au maximum
• La récupération de chaleur : installer des échangeurs pour préchauffer l’air neuf avec l’air extrait, particulièrement rentable en climat tempéré français
• Le free-cooling : profiter de l’air extérieur en intersaison pour refroidir gratuitement les locaux
• La modulation horaire : réduire les débits en période d’inoccupation ou de non-production, tout en maintenant les pressions différentielles critiques

L’analyse fine des besoins réels permet souvent de découvrir des gisements d’économies insoupçonnés. Une salle blanche dont le taux de renouvellement d’air avait été fixé à 20 volumes par heure par excès de prudence peut parfois fonctionner à 15 volumes/h sans dégrader la classe particulaire, réduisant ainsi la consommation de 25 % sur ce poste.

La clé réside dans la mesure et l’analyse : instrumenter correctement vos installations, suivre les consommations par zone et par fonction, et identifier les périodes où la demande énergétique ne correspond pas au besoin réel. Les technologies actuelles de GTB et de supervision permettent cette finesse de pilotage, transformant un poste de coût en opportunité d’optimisation continue.
