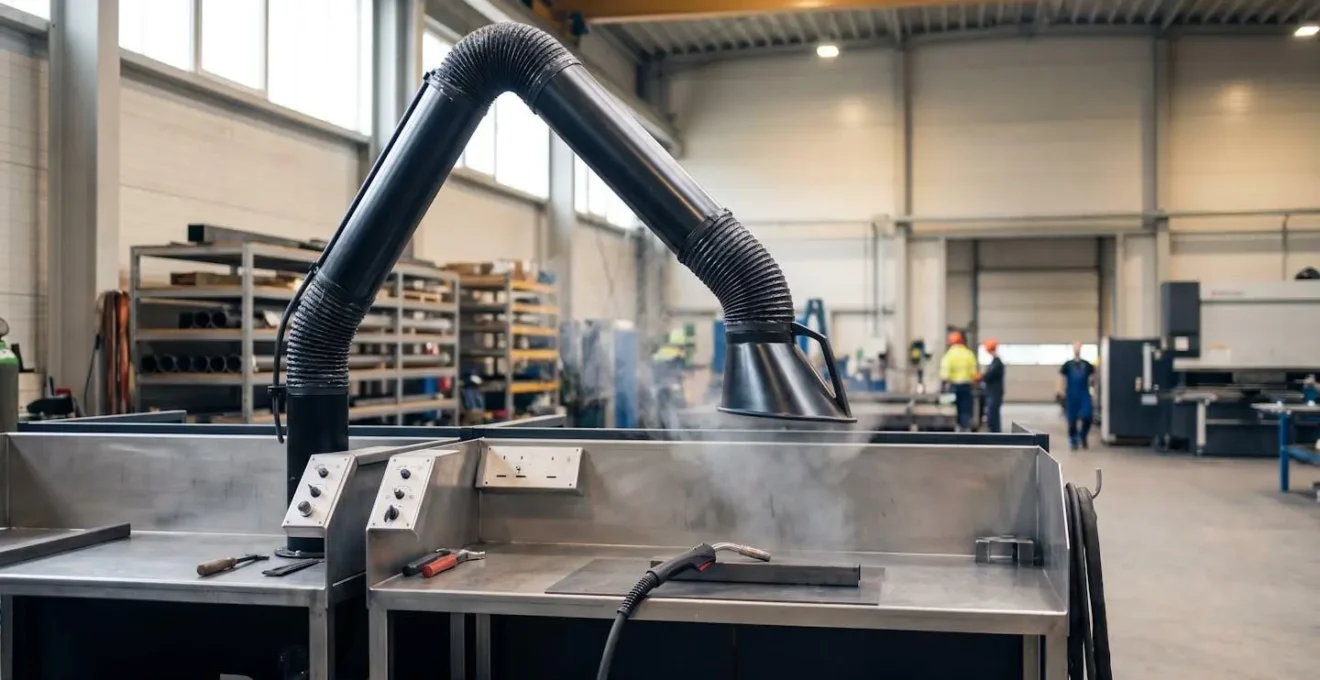

Comment dimensionner une extraction localisée pour capter 95 % des fumées de soudage ?

En tant que responsable HSE ou technique, votre objectif est clair : garantir un environnement de travail sain et conforme. Pourtant, malgré l’installation d’un système de ventilation, vous observez encore des fumées stagnantes autour des postes de soudage. Ce constat est courant et dangereux. Le réflexe est souvent de blâmer l’équipement ou de pousser les débits, sans succès tangible. Le problème est rarement la puissance du ventilateur, mais plutôt la science qui gouverne le mouvement de l’air.

La plupart des approches se contentent de recommander de « capter à la source », sans expliquer les forces physiques qui régissent ce captage. On oublie que les fumées de soudage, chaudes, possèdent leur propre énergie ascensionnelle qui lutte contre l’aspiration. De plus, une mauvaise conception du réseau de gaines crée des pertes de charge qui anéantissent les performances du ventilateur, peu importe sa puissance nominale. Une extraction mal conçue peut même aggraver les Troubles Musculo-Squelettiques (TMS) en forçant les opérateurs à adopter des postures de fuite pour éviter de respirer les polluants.

Cet article dépasse le simple choix d’équipement. Il vous plonge au cœur de l’aéraulique industrielle. Nous allons décomposer les principes physiques qui conditionnent une captation à 95 %. Il ne s’agit pas de choisir un bras aspirant plutôt qu’une hotte, mais de comprendre comment dimensionner un système dont chaque composant, du point de captage au rejet, est optimisé pour vaincre les polluants. Nous aborderons les concepts de vitesse de captage, de vitesse de transport et d’équilibre aéraulique, et nous verrons comment des mesures concrètes sur le terrain sont le seul véritable indicateur de performance et de conformité.

Cet article est structuré pour vous fournir une méthodologie complète, des principes fondamentaux de l’aéraulique jusqu’aux stratégies de prévention des risques associés, comme les TMS. Explorez le sommaire ci-dessous pour naviguer à travers les étapes clés d’une conception et d’une validation réussies de votre système d’extraction.

Pourquoi la ventilation générale laisse-t-elle 70 % des fumées de soudage en suspension ?

La ventilation générale par dilution est un principe de base dans de nombreux ateliers, mais elle constitue une solution fondamentalement inefficace et non conforme pour les polluants émis à un point fixe, comme les fumées de soudage. Son mécanisme repose sur le brassage et le renouvellement de l’air de tout le volume du local pour diluer la concentration des polluants. Cependant, ce processus est trop lent et non ciblé pour protéger l’opérateur. Les fumées chaudes de soudage montent rapidement et se mélangent à l’air ambiant bien avant que la ventilation générale ne puisse les évacuer. L’opérateur se retrouve donc systématiquement dans la zone la plus concentrée, en violation directe des principes de prévention.

Le cadre réglementaire est d’ailleurs très clair à ce sujet. Pour les fumées de soudage, la protection de l’opérateur prime. L’objectif n’est pas de diluer le polluant dans l’atelier, mais d’éviter qu’il n’atteigne la zone respiratoire du travailleur. C’est pourquoi, selon la réglementation française, la VLEP pour les fumées de soudage est fixée à 5 mg/m³ sur 8 heures. Atteindre ce seuil par simple dilution est techniquement impossible sans des débits d’air colossaux, énergivores et créant des courants d’air inconfortables. La ventilation générale ne fait que déplacer le problème et exposer potentiellement d’autres personnes dans l’atelier.

Le captage à la source n’est donc pas une option, mais une obligation. Il agit avant que le polluant ne se disperse. Comme le soulignent les experts en ventilation industrielle dans le guide VLEP d’ORME Conseil :

la ventilation générale, complétée par des dispositifs d’extraction localisée, permet de réduire le niveau d’empoussièrement, le niveau de gaz et vapeurs nocives dans l’air mais ne réduit pas complètement le taux d’exposition

– Experts en ventilation industrielle, ORME Conseil – Guide VLEP

La ventilation générale conserve un rôle de traitement de la pollution résiduelle et de compensation de l’air extrait, mais elle ne peut jamais se substituer à un système d’extraction localisée efficace pour la protection directe de l’opérateur.

Comment positionner une hotte aspirante pour capter les vapeurs de dégraissage sans gêner l’opérateur ?

Le positionnement d’une hotte aspirante est un exercice d’équilibre entre l’efficacité de captation et l’ergonomie du poste de travail. Pour les vapeurs de dégraissage, souvent plus denses que l’air et émises sur une surface, la clé est la vitesse de l’air au point d’émission. Une hotte trop haute ou mal orientée ne créera pas une vitesse d’air suffisante pour entraîner les vapeurs et les empêcher de se disperser dans la zone respiratoire de l’opérateur. L’objectif est de créer une « zone de captation » efficace qui couvre toute la surface de travail sans pour autant devenir une contrainte physique.

La règle d’or est de placer la hotte le plus près possible de la source de pollution, en tenant compte des mouvements de l’opérateur. Idéalement, la hotte doit surplomber et légèrement dépasser la zone de travail. Une hotte à visière ou avec des joues latérales permet de canaliser les flux d’air et d’augmenter considérablement l’efficacité de captation en limitant l’impact des courants d’air parasites dans l’atelier. La visualisation des flux d’air, comme le montre le schéma ci-dessous, est essentielle pour comprendre la géométrie de la zone de captage.

Comme on peut le constater, la vitesse de l’air diminue de façon exponentielle avec la distance. Un simple déplacement de quelques centimètres peut réduire l’efficacité de moitié. Mais comment valider ce positionnement en conditions réelles ? La méthode du test à la fumée est un moyen simple, visuel et très efficace. Elle consiste à utiliser un générateur de fumée froide (fumigène de diagnostic) au niveau de la source de polluants et d’observer son trajet. Si la fumée est entièrement et directement aspirée par la hotte, le positionnement et le débit sont corrects. Si une partie de la fumée s’échappe, tourbillonne ou stagne, c’est le signe d’une captation inefficace qui nécessite un ajustement.

Hotte, bras aspirant ou cabine : quelle extraction pour un poste de meulage ?

Le choix du dispositif d’extraction pour un poste de meulage dépend de trois facteurs principaux : la taille et la mobilité des pièces, la nature du matériau et le niveau de protection requis. Il n’existe pas de solution universelle ; chaque équipement présente des avantages et des inconvénients spécifiques qu’il faut évaluer au regard du procédé industriel. Le meulage génère des poussières à haute vitesse, ce qui rend leur captation particulièrement difficile.

Pour vous aider à prendre une décision éclairée, le tableau suivant compare les trois solutions principales sur la base de critères techniques et économiques, en tenant compte du contexte réglementaire français. Il est essentiel de noter que l’efficacité de captation est une estimation et dépend fortement de la bonne utilisation par l’opérateur, surtout pour les bras aspirants.

Un critère devient prépondérant lors du meulage de certains matériaux : le risque d’explosion. C’est notamment le cas pour l’aluminium ou le titane. En effet, selon les directives ATEX européennes, les poussières d’aluminium produites lors du meulage forment un mélange hautement explosif avec l’air. Dans ce contexte, une cabine de meulage conçue avec des composants certifiés ATEX, un système de dépoussiérage par voie humide ou des évents d’explosion devient la seule solution garantissant un niveau de sécurité optimal. La simple hotte ou le bras aspirant peuvent ne pas suffire à maîtriser ce risque spécifique.

Le sous-dimensionnement qui a laissé 40 % des COV s’échapper dans l’atelier

Un cas fréquent d’échec d’un système d’aspiration est le sous-dimensionnement du réseau. Un client peut investir dans un ventilateur puissant et des bras de captage de qualité, mais constater que les vapeurs de solvants (COV) ou les fumées continuent de polluer l’atelier. La cause est souvent invisible : les pertes de charge. Chaque coude, chaque réduction de diamètre, chaque mètre de gaine et surtout chaque filtre opposent une résistance à l’écoulement de l’air. Si la somme de ces résistances n’a pas été correctement calculée, le débit d’air réel au point de captage sera bien inférieur au débit nominal du ventilateur.

Le deuxième paramètre critique est la vitesse de transport dans les conduits. Si cette vitesse est trop faible, les poussières les plus lourdes se déposent dans les gaines, réduisant progressivement la section de passage et augmentant encore les pertes de charge. Ce phénomène mène au colmatage du réseau et des filtres, rendant le système de moins en moins efficace jusqu’à devenir quasi inutile. L’INRS recommande une vitesse minimale de 20 m/s pour le transport pneumatique des poussières de soudage afin d’éviter ce problème.

Identifier un sous-dimensionnement nécessite une approche méthodique. Des signes visuels comme des dépôts de poussière sur les machines ou une odeur persistante de solvant sont des alertes. Cependant, seule une mesure objective permet de poser un diagnostic fiable. La checklist suivante, basée sur les recommandations de l’INRS et des bonnes pratiques HSE, vous permet de réaliser un premier audit de votre installation.

Quand mesurer l’efficacité de votre extraction : lors de l’installation ou tous les 6 mois ?

La mesure de l’efficacité d’un système d’extraction n’est pas un événement unique, mais un processus continu qui doit distinguer la conformité réglementaire de la performance réelle. La réglementation française impose un cadre strict pour le suivi des installations. En effet, le Code du travail français impose que l’installation de ventilation soit contrôlée au minimum 1 fois par an. Ce contrôle vise à vérifier le maintien en bon état de fonctionnement et le respect des valeurs de débits ou de vitesses d’air définies lors de la conception.

Ce contrôle annuel est une obligation légale, mais il est souvent insuffisant pour garantir une protection continue des opérateurs. Un système peut être conforme le jour du contrôle et voir ses performances chuter quelques semaines plus tard à cause d’un filtre qui se colmate, d’une modification du process ou d’une mauvaise utilisation. C’est pourquoi il est essentiel de mettre en place un suivi de performance en continu. Ce suivi peut inclure des mesures plus fréquentes (par exemple, tous les 6 mois), l’installation de capteurs de pression pour surveiller le colmatage des filtres, ou des contrôles visuels hebdomadaires par les opérateurs eux-mêmes (comme le test fumigène).

La distinction entre ces deux types de contrôles est fondamentale pour une démarche de prévention mature, comme le rappellent les spécialistes du secteur.

le contrôle réglementaire annuel obligatoire vise la conformité, du suivi de performance continu qui vise l’efficacité. Le contrôle légal seul est insuffisant

– Experts en ventilation industrielle, AER Direct – Guide ventilation 2026

La mesure à l’installation est cruciale pour la réception des travaux et la validation de la conception. Elle établit les valeurs de référence. Le contrôle annuel assure la conformité légale. Mais c’est le suivi semestriel ou continu qui garantit que le système remplit sa mission première : protéger la santé des travailleurs au quotidien. L’un ne va pas sans l’autre.

Comment aménager 10 postes d’assemblage pour diviser par 2 les arrêts maladie pour TMS ?

La lutte contre les Troubles Musculo-Squelettiques (TMS) en atelier d’assemblage ne se résume pas à l’achat de sièges ergonomiques. C’est une démarche globale qui intègre l’organisation du travail, l’aménagement des postes et les équipements techniques. Un lien souvent sous-estimé existe entre la qualité de l’air et les TMS : un poste mal ventilé, où l’opérateur est exposé à des vapeurs de colle ou des fumées de soudure d’étain, le forcera à adopter des postures de fuite (se pencher en arrière, travailler à bout de bras) pour s’éloigner du polluant. Ces postures sont des causes directes de TMS au niveau des épaules, du cou et du dos.

Aménager un poste pour réduire les TMS, c’est donc aussi s’assurer que l’opérateur peut travailler confortablement dans sa zone de confort gestuel, sans être gêné par une pollution de l’air. L’intégration d’une extraction localisée efficace et non contraignante (un bras aspirant souple et facile à positionner, une table aspirante) est un pilier de la prévention. Sachant qu’en France, les TMS représentent 87% des maladies professionnelles reconnues, investir dans cette double approche (ergonomie et qualité de l’air) est une stratégie gagnante.

La démarche peut être structurée et financée, comme le montre l’initiative de l’Assurance Maladie.

Pour 10 postes d’assemblage, l’approche consisterait donc à équiper chaque poste d’une table réglable, d’un siège adapté, d’un éclairage de qualité et d’un système d’extraction localisée performant, tout en organisant une rotation des opérateurs entre les postes pour éviter la répétitivité des gestes.

Argon pur ou mélange argon-CO₂ : quel gaz pour souder de l’aluminium haute résistance ?

Le choix du gaz de protection en soudage n’est pas anodin, car il influence directement la stabilité de l’arc, la qualité de la soudure et, surtout, la nature et la quantité des fumées émises. Pour le soudage d’aluminium haute résistance, notamment en procédé MIG, l’utilisation d’argon pur (Ar) est quasi systématique. L’argon est un gaz inerte qui protège efficacement le bain de fusion de l’oxydation sans réagir avec l’aluminium. L’ajout de CO₂ est à proscrire : le CO₂ est un gaz actif qui, à haute température, se dissocie en monoxyde de carbone (CO) et en oxygène (O₂). Cet oxygène réagirait violemment avec l’aluminium, créant des oxydes (alumine) qui polluent la soudure et la fragilisent.

Le choix du gaz a aussi un impact direct sur la composition des fumées. Il est crucial de comprendre que le danger ne vient pas seulement du matériau de base qui est soudé. Une information essentielle, souvent méconnue, est mise en avant par l’INRS :

95 % des constituants des fumées de soudage proviennent des produits d’apport, moins de 5 % du matériau de base

– INRS, Dossier Fumées de soudage – Ce qu’il faut retenir

Cette donnée change radicalement la perspective de l’évaluation des risques. Pour le soudage aluminium, cela signifie que les fumées seront majoritairement composées de particules d’aluminium et d’alliages provenant du fil d’apport, et d’ozone (O₃) généré par l’interaction de l’arc UV avec l’oxygène de l’air ambiant. L’utilisation d’argon pur permet de minimiser la production de fumées comparativement à un mélange actif, mais ne l’élimine pas. Le dimensionnement de l’extraction doit donc être pensé pour capter efficacement ces particules d’aluminium très fines et potentiellement l’ozone, un gaz très irritant.

Comment réduire de 40 % les TMS dans votre atelier de production en 12 mois ?

Réduire les Troubles Musculo-Squelettiques (TMS) de manière significative en un an est un objectif ambitieux mais réaliste, à condition d’adopter une démarche structurée qui va au-delà de simples actions isolées. Les TMS ne sont pas une fatalité mais la conséquence de contraintes multiples : répétitivité des gestes, efforts excessifs, postures inconfortables et facteurs psychosociaux. L’enjeu économique est colossal pour les entreprises. Selon l’INRS, les TMS des membres supérieurs et inférieurs indemnisés ont entraîné plus de 11 millions de journées perdues en 2021 en France, représentant un coût direct et indirect considérable.

Un plan d’action sur 12 mois doit s’articuler autour des neuf grands principes de la prévention, en priorisant l’élimination du risque à la source et les mesures de protection collective. Cela implique une transformation de la manière de penser le travail, en intégrant l’ergonomie dès la conception des postes et des processus. La sensibilisation et la formation des opérateurs sont également un pilier de ce plan, non seulement pour leur apprendre les « bons gestes », mais aussi pour les rendre acteurs de la détection des situations à risque. Un opérateur formé saura identifier une posture contraignante ou l’inefficacité d’un système d’aspiration qui le force à se contorsionner.

Voici un exemple de plan d’action structuré sur 12 mois, qui peut être adapté à la réalité de votre atelier :

• Mois 1-2 : Évaluer les risques. Mener une analyse ergonomique approfondie de chaque type de poste, en consultant les opérateurs pour identifier les douleurs et les contraintes ressenties.
• Mois 3-4 : Supprimer les risques à la source. Identifier les tâches pouvant être automatisées (ex: palettisation) ou dont les charges peuvent être réduites (ex: utilisation d’outils plus légers).
• Mois 5-6 : Mettre en place des protections collectives. Investir dans des équipements ergonomiques comme des tables réglables en hauteur, des manipulateurs de charge ou des bras d’aspiration assistés qui réduisent l’effort de positionnement.
• Mois 7-8 : Former et informer. Organiser des sessions de formation sur les gestes et postures, mais aussi sur le lien entre la qualité de l’air, les postures de fuite et les TMS.
• Mois 9-10 : Adapter l’organisation du travail. Mettre en place la rotation des postes pour varier les sollicitations musculaires et planifier des pauses actives.
• Mois 11-12 : Mesurer et ajuster. Suivre les indicateurs clés (taux d’absentéisme pour TMS, remontées des opérateurs) pour mesurer l’efficacité des actions et ajuster le plan en continu.

Pour garantir la sécurité de vos opérateurs et la conformité de vos installations, la première étape consiste à réaliser un audit complet de vos systèmes d’extraction. Évaluer l’existant avec des mesures précises est le seul moyen d’identifier les failles et de construire un plan d’action efficace et rentable.
