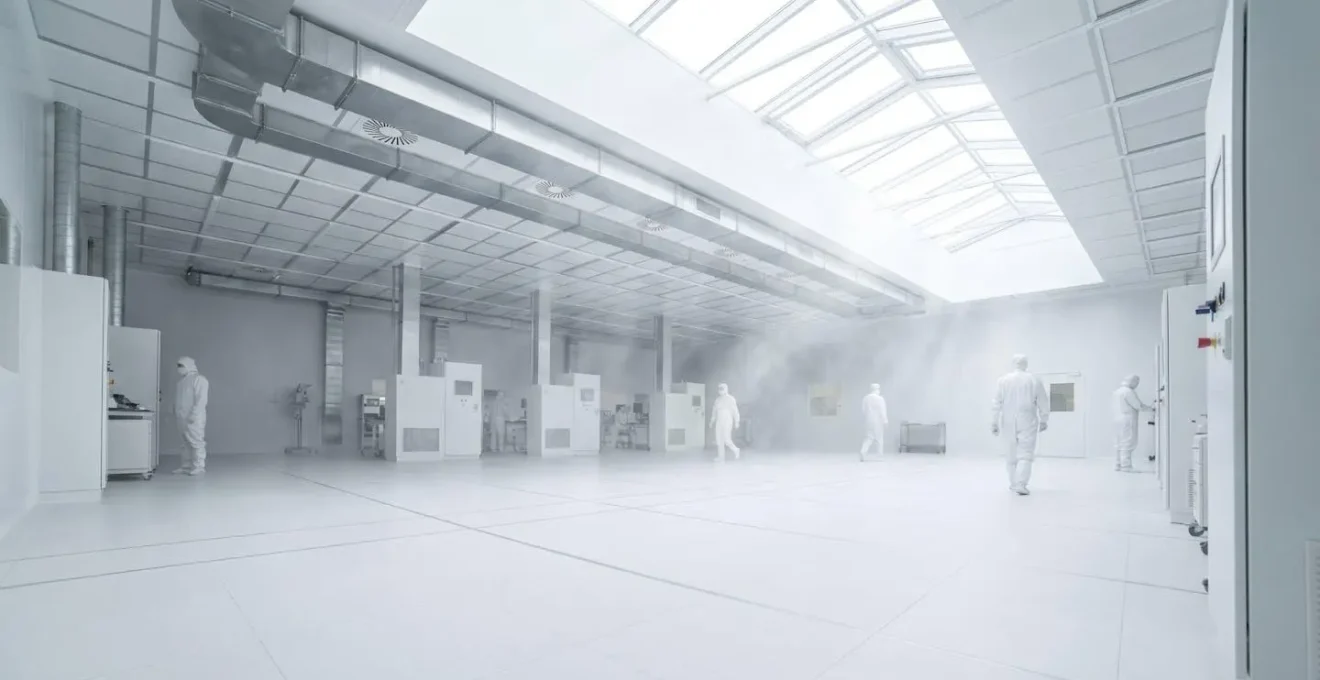

Flux d'air contrôlé dans un environnement de production industrielle moderne
Publié le 15 mars 2024

La non-maîtrise de la vitesse de l’air est la cause racine de plus de la moitié des non-conformités microbiologiques et particulaires en environnement contrôlé, transformant un paramètre physique en un risque financier direct.

  • Une mesure imprécise de la vélocité fausse le diagnostic de conformité et peut masquer une contamination latente.
  • Une dérive de calibrage sur un capteur, même minime, peut entraîner le déclassement de lots entiers et générer des coûts cachés massifs.

Recommandation : Auditer vos points de mesure selon un protocole rigoureux et revoir votre calendrier de maintenance préventive est la première étape indispensable pour reprendre le contrôle de votre environnement et sécuriser votre production.

En tant que responsable qualité en industrie pharmaceutique, agroalimentaire ou électronique, votre quotidien est rythmé par la chasse aux non-conformités. Vous investissez dans des filtres HEPA de pointe, vous qualifiez vos salles propres et vous formez vos équipes aux Bonnes Pratiques de Fabrication (BPF). Pourtant, des contaminations inexpliquées, des séchages non homogènes ou des défauts de surface persistent, mettant en péril des lots entiers. On évoque souvent la pression différentielle, le taux de renouvellement d’air ou la filtration, mais on néglige l’arbitre invisible de la propreté : la vitesse de l’air.

La perception commune est que tant que l’air est filtré et renouvelé, le risque est maîtrisé. C’est une erreur coûteuse. Une vitesse trop faible est incapable de « laver » efficacement une zone de ses particules, tandis qu’une vitesse trop élevée génère des turbulences qui remettent en suspension des contaminants déposés sur les surfaces. La véritable clé n’est donc pas simplement d’avoir un flux d’air, mais de maîtriser sa vélocité critique, ce point d’équilibre précis où l’efficacité de décontamination est maximale sans créer de risques secondaires.

Cet article n’est pas un simple rappel des normes. C’est une analyse de risque, pensée par un ingénieur process pour des responsables qualité. Nous allons décortiquer comment une déviation de quelques centimètres par seconde se transforme en non-conformité chiffrable, comment une erreur de calibrage devient un gouffre financier, et comment une mesure rigoureuse est votre meilleur levier pour garantir la conformité ISO 14644 et la rentabilité de votre production.

Pour vous accompagner dans cette démarche de maîtrise, nous avons structuré ce guide en plusieurs étapes clés. Chaque section aborde un point de défaillance potentiel et vous apporte une solution concrète et directement applicable, de la mesure précise à la régulation automatisée.

Pourquoi une vitesse d’air inadaptée provoque 60 % des non-conformités en salle blanche ?

Une salle blanche est un écosystème où chaque paramètre compte. La vitesse de l’air y joue le rôle de principal agent de nettoyage. Contrairement à une idée reçue, le problème n’est pas seulement la contamination entrante, mais surtout la contamination générée en interne (par les opérateurs, les machines). La norme ISO 14644-1 recommande pour les flux unidirectionnels (laminaires) une vitesse indicative comprise entre 0,36 m/s et 0,54 m/s. En deçà, le flux n’a pas assez d’énergie pour entraîner les particules vers les zones de reprise ; il devient passif. Au-delà, il peut créer des turbulences au contact d’obstacles (opérateurs, équipements), provoquant la remise en suspension de particules déjà déposées.

L’impact d’une vitesse inadaptée est direct sur le produit. Dans l’industrie pharmaceutique, une particule viable (bactérie, levure) qui se dépose sur un médicament stérile cause la non-conformité du lot. En électronique, une particule inerte de quelques microns peut provoquer un court-circuit sur un semi-conducteur. L’erreur humaine est souvent le déclencheur, mais une vitesse d’air mal maîtrisée est le vecteur qui transforme une micro-libération de particules en une contamination généralisée. Alors que les données récentes montrent que 80% des non-conformités sont liées à des erreurs humaines, c’est bien la performance du système CVC qui détermine si cette erreur sera contenue ou si elle se propagera.

Cette visualisation illustre parfaitement le concept : dans un flux laminaire idéal, les particules sont entraînées vers le bas et évacuées sans pouvoir contaminer les zones critiques. Une vitesse d’air trop faible ou perturbée brise ces lignes de flux, créant des zones mortes où les particules stagnent et des courants de Foucault qui les redirigent vers le produit. La maîtrise de la signature aéraulique de chaque zone est donc non négociable pour garantir la conformité.

Pour bien saisir l’enjeu, il est essentiel de relire les mécanismes de contamination liés à la vitesse de l'air.

Comment mesurer précisément la vitesse d’air dans vos conduits de ventilation industrielle ?

Affirmer maîtriser la vitesse de l’air sans un protocole de mesure rigoureux est une illusion. La qualification (QI/QO/QP) de vos installations CVC repose entièrement sur la fiabilité et la précision de vos mesures. Une mesure erronée peut vous faire valider une installation non conforme ou, à l’inverse, vous lancer dans des actions correctives coûteuses et inutiles. L’expertise technique est ici fondamentale, comme le rappelle le CETIAT, organisme de référence en France.

Le dispositif de mesure de vitesse doit être adapté au besoin, suivi métrologiquement et son incertitude de mesure doit être de 5% de la vitesse mesurée au maximum.

– CETIAT, Guide des bonnes pratiques des mesures de débit d’air sur site pour les installations de ventilation

Cette exigence d’une incertitude de 5 % maximum n’est pas anodine. Elle garantit que la mesure reflète la réalité physique du flux et n’est pas juste un chiffre arbitraire. Pour atteindre ce niveau de précision, il ne suffit pas de placer un anémomètre dans un conduit. Il faut suivre une méthodologie stricte pour obtenir une vitesse moyenne représentative de l’ensemble de la section du conduit.

Plan d’action pour une mesure de vitesse d’air conforme

  1. Validation de l’emplacement : Vérifier que les longueurs droites de conduit sont suffisantes avant (20 fois le diamètre) et après (5 fois le diamètre) le point de mesure pour garantir un flux stabilisé.
  2. Préparation des accès : S’assurer que les trous de piquage pour la sonde de mesure sont nets, sans bavures qui pourraient perturber localement le flux d’air et fausser la lecture.
  3. Maillage de la section : Diviser la section du conduit (circulaire ou rectangulaire) en plusieurs surfaces élémentaires égales selon un schéma normalisé (par exemple, la méthode par exploration de Log-Tchebycheff).
  4. Mesure point par point : Introduire l’anémomètre (à fil chaud, à hélice ou tube de Pitot) au centre de chaque surface élémentaire et enregistrer la vitesse. L’instrument doit avoir un certificat de calibrage valide.
  5. Calcul de la moyenne : Réaliser une moyenne arithmétique de toutes les vitesses mesurées pour obtenir la vitesse moyenne globale dans la section, qui servira au calcul du débit.

Suivre ce protocole est la seule garantie d’obtenir des données fiables. Pour vous assurer de sa bonne application, n’hésitez pas à relire en détail les étapes de cette checklist de mesure.

Débit d’air standard ou sur-mesure : lequel pour une ligne de conditionnement alimentaire ?

Dans l’industrie agroalimentaire, la problématique de la contamination de l’air est double : il faut maîtriser à la fois la contamination microbiologique (bactéries, moisissures) et la contamination particulaire (poussières de farine, de sucre, de poudres…). Le choix de la stratégie de ventilation est donc crucial et dépend directement de la nature du risque. Une approche « standard », basée sur un taux de renouvellement d’air global pour la pièce, peut s’avérer insuffisante et coûteuse si le polluant est émis de manière très localisée.

Imaginons une ligne de conditionnement de lait en poudre. La principale source de particules en suspension est le poste de remplissage. Une ventilation générale diluera la concentration de poussières dans toute la pièce, mais ne l’empêchera pas de se déposer sur les équipements ou d’être inhalée par les opérateurs. Dans ce contexte, une approche sur-mesure, avec un système de captation à la source (hotte, bras aspirant) est bien plus efficace. Elle traite le problème à sa racine, avec un débit d’air bien plus faible et donc une consommation énergétique moindre. Cette approche est d’autant plus pertinente que la réglementation française impose une concentration limite de 4 mg/m³ pour les poussières totales et 0,9 mg/m³ pour les poussières alvéolaires dans les locaux à pollution spécifique.

Le choix entre standard et sur-mesure repose sur une analyse de risque :

  • Ventilation standard (par dilution) : Adaptée pour des pollutions diffuses et de faible intensité, ou pour le maintien d’une classe de propreté globale (ex: salle de tranchage de jambon sous flux laminaire).
  • Ventilation sur-mesure (par captation à la source) : Indispensable pour des émissions de polluants fortes et localisées (ensachage, mélange de poudres, cuisson…). Elle protège l’opérateur, le produit et le reste de l’environnement de production.

La meilleure stratégie combine souvent les deux : une ventilation générale pour maintenir la propreté de fond, complétée par des dispositifs de captation aux points critiques d’émission.

Cette décision stratégique impacte directement votre conformité et vos coûts opérationnels. Pour la valider, il est utile de reconsidérer la nature de votre pollution et la solution la plus adaptée.

L’erreur de calibrage qui coûte 50 000 € de produits non conformes par an

Dans un système de ventilation de salle propre, les capteurs de pression différentielle sont les yeux et les oreilles du système de régulation. Ils mesurent en permanence l’écart de pression entre deux zones et commandent les variateurs de vitesse des ventilateurs pour maintenir la cascade de pression. Mais que se passe-t-il si ces yeux voient flou ? C’est ce qu’on appelle la dérive métrologique : une lente et insidieuse perte de précision du capteur due à son vieillissement ou aux conditions ambiantes.

Prenons un cas concret : une salle de confinement pharmaceutique doit être maintenue à -15 Pa par rapport au sas adjacent. Le capteur, non calibré depuis deux ans, dérive de +3 Pa. Il mesure -15 Pa alors que la pression réelle n’est que de -12 Pa. Pour le système de régulation, tout est normal. Mais en réalité, cette différence de 3 Pa est suffisante pour qu’à l’ouverture d’une porte, un flux d’air inverse se crée, contaminant le couloir avec un produit potentiellement actif. Le système d’alarme ne se déclenche pas. La non-conformité n’est détectée que bien plus tard, lors des analyses microbiologiques de surface, entraînant le rejet de tout un lot. Répété plusieurs fois par an, ce scénario chiffre rapidement la perte à plus de 50 000 € en produits non conformes, sans compter les coûts de l’enquête qualité.

Cette erreur est d’autant plus pernicieuse qu’elle est invisible sans un programme de calibrage périodique rigoureux. Le calibrage ne consiste pas à « vérifier si ça marche », mais à comparer la mesure du capteur à celle d’un étalon de référence (un manomètre de classe supérieure, lui-même raccordé aux étalons nationaux) et à ajuster la réponse du capteur si nécessaire. Ignorer le calibrage, c’est piloter un système de plusieurs centaines de milliers d’euros avec un instrument de mesure dont on ne connaît pas la fiabilité.

L’impact financier d’une dérive de capteur est souvent sous-estimé. Pour prendre conscience du risque, relisez attentivement le scénario de cette erreur de calibrage.

Quand vérifier vos installations de ventilation : les 4 moments critiques de l’année

La maintenance d’un système CVC en milieu industriel ne peut se contenter d’une unique vérification annuelle. Les performances d’une installation sont dynamiques et influencées par les conditions extérieures et le rythme de production. En France, le climat tempéré avec ses variations saisonnières impose un calendrier de maintenance préventive adapté pour anticiper les défaillances. Un plan de vérification stratégique doit cibler quatre moments clés, en plus d’une surveillance continue des paramètres.

Voici un calendrier de maintenance préventive pragmatique, adapté aux spécificités du contexte français :

  1. Début du printemps (mars-avril) : C’est le moment de vérifier l’état des pré-filtres avant l’arrivée massive des pollens. Une saturation précoce des filtres due aux pollens peut entraîner une chute drastique du débit d’air et une surconsommation électrique des ventilateurs. C’est l’inspection « anti-allergènes ».
  2. Début de l’été (juin) : Avant les premières canicules, il est impératif de contrôler les performances des groupes froids et des batteries de refroidissement des centrales de traitement d’air. Une défaillance en pleine vague de chaleur peut rendre impossible le maintien de la température requise dans les salles de production, provoquant des arrêts de ligne.
  3. Début d’automne (septembre) : Après avoir subi les fortes chaleurs de l’été, les équipements doivent être inspectés. C’est aussi le moment de préparer l’installation pour l’hiver, en anticipant les pics de pollution aux particules fines qui colmateront plus rapidement les filtres.
  4. Avant l’arrêt technique annuel : Cette vérification est stratégique. Elle permet de réaliser un diagnostic complet de l’installation (mesures de débits, de pressions, contrôles des moteurs) afin de planifier avec précision les interventions de maintenance lourde (remplacement de roulements, de courroies, nettoyage de gaines) pendant l’arrêt programmé de l’usine, optimisant ainsi le temps d’indisponibilité.

En complément de ce calendrier, une approche conditionnelle basée sur la surveillance des données (suivi de la perte de charge des filtres, dérive de la consommation électrique) permet de déclencher des interventions justifiées par l’état réel de l’équipement, et non par une simple date.

Ce calendrier préventif est votre meilleure assurance contre les pannes imprévues. Pour l’intégrer à votre plan de maintenance, revoyez ces quatre moments critiques de l'année.

Pourquoi la ventilation générale laisse-t-elle 70 % des fumées de soudage en suspension ?

L’exposition aux fumées de soudage est un risque majeur dans l’industrie mécanique et la métallurgie. Avec plus de 528 000 salariés concernés en France selon l’enquête Sumer 2017, la maîtrise de ce polluant est un enjeu de santé publique et de conformité réglementaire. Beaucoup d’ateliers se contentent d’une ventilation générale, pensant que le renouvellement d’air global suffit à « nettoyer » l’atmosphère. C’est une erreur fondamentale basée sur une mauvaise compréhension de la physique des aérosols.

Les fumées de soudage sont composées de particules métalliques submicroniques extrêmement légères. Lorsqu’elles sont émises, le panache thermique les fait monter rapidement. Cependant, en s’éloignant de la source de chaleur, elles refroidissent, perdent leur énergie ascensionnelle et stagnent dans la zone de respiration des opérateurs. C’est le phénomène de l’inertie des polluants. La ventilation générale, souvent conçue avec des bouches de soufflage au plafond et des reprises en partie basse, ne crée pas une vitesse d’air suffisante pour contrer cette inertie et capturer efficacement ces particules. Elle se contente de les diluer lentement, laissant une concentration résiduelle élevée dans l’air de l’atelier.

L’efficacité de la ventilation générale pour ce type de polluant est très faible, souvent inférieure à 30 %. Cela signifie que 70 % des fumées restent en suspension dans la zone de travail. Cette situation expose les salariés à des concentrations qui dépassent fréquemment la Valeur Limite d’Exposition Professionnelle (VLEP) sur huit heures, qui est fixée à 5 mg/m³ pour la totalité des particules. La seule solution véritablement efficace est la captation à la source : utiliser des torches aspirantes, des hottes ou des bras d’aspiration positionnés au plus près du point de soudage pour capturer les fumées avant qu’elles ne se dispersent dans l’atelier.

Comment réguler automatiquement les pressions différentielles entre 5 salles en cascade ?

La gestion d’une cascade de pression dans un bloc de salles propres pharmaceutiques est l’un des défis les plus complexes de l’ingénierie CVC. Le principe est de créer un gradient de pression décroissant depuis la zone la plus propre (le cœur stérile) vers les zones moins critiques, afin que tout flux de fuite aille toujours du plus propre vers le plus sale. Maintenir cet équilibre fragile entre 5 salles communicantes, avec des portes qui s’ouvrent et se ferment, est impossible sans un système de régulation automatisé et intelligent.

Le système repose sur une boucle de régulation pour chaque salle. Un capteur de pression différentielle mesure en temps réel l’écart de pression entre la salle et la zone adjacente de référence (par exemple, +15 Pa). Cette information est envoyée à un automate qui la compare à la consigne. Si la pression mesurée est trop faible (ex: +12 Pa), l’automate commande au variateur de fréquence du ventilateur de soufflage d’augmenter sa vitesse. Inversement, si elle est trop élevée, il la diminue. Pour gérer 5 salles en cascade, il faut 5 boucles de régulation interdépendantes. La régulation de la pression dans la salle C, par exemple, a un impact sur la pression de la salle B et de la salle D. L’automate doit donc intégrer des algorithmes de régulation avancés (de type PID – Proportionnel, Intégral, Dérivé) pour anticiper ces interactions et éviter les phénomènes d’oscillation.

Étude de Cas : Régulation de cascade de pression pour une chaîne de production de vaccins

Pour un acteur mondial du secteur pharmaceutique, la société Euroflux a mis en œuvre une solution de régulation pour un bloc stérile complexe. Le système devait maintenir des pressions différentielles stables entre les zones de classe A, B, C et D, conformément aux exigences réglementaires de l’ANSM et de la FDA. La solution a intégré la gestion des ouvertures de portes via un système d’interlockage électrique (sas à enclenchement) : l’ouverture d’une porte envoie une information à l’automate qui anticipe la chute de pression en augmentant brièvement le débit de soufflage dans la salle concernée, stabilisant ainsi la cascade de pression en quelques secondes.

Cette approche proactive, qui anticipe les perturbations plutôt que de simplement y réagir, est la clé pour maintenir une cascade de pression robuste et conforme en toutes circonstances, garantissant la sécurité du produit et la conformité réglementaire.

À retenir

  • La vitesse de l’air n’est pas un paramètre isolé mais le principal facteur de maîtrise de la contamination particulaire et microbiologique.
  • La précision des mesures est non négociable : un protocole de mesure rigoureux est la base de toute qualification et de tout diagnostic de conformité.
  • La dérive de calibrage des capteurs est un risque silencieux mais majeur, avec des impacts financiers directs sur la non-qualité des produits.

Comment maintenir une pression négative de -50 Pa dans une salle blanche pharmaceutique ?

Si la pression positive vise à protéger le produit de l’environnement, la pression négative a l’objectif inverse : protéger l’environnement (et les opérateurs) du produit. Elle est indispensable pour la manipulation de produits hautement actifs ou pathogènes (cytotoxiques, virus, OGM). Maintenir une dépression forte et stable, comme -50 Pa, dans une salle de confinement est un exercice d’équilibriste aéraulique qui va bien au-delà d’un simple réglage de ventilateur.

Le principe est simple : on extrait plus d’air de la pièce qu’on en insuffle. Cependant, la stabilité de cette dépression dépend de l’étanchéité de la salle. Chaque fuite (passage de câble, joint de porte, interstices) est un point d’entrée d’air qui tend à faire remonter la pression vers l’équilibre. Pour maintenir -50 Pa, le débit d’extraction doit donc compenser en permanence la somme de toutes ces fuites. La première étape est donc une construction extrêmement soignée de la salle et la réalisation d’un test d’étanchéité à la réception (« leak test »).

Ensuite, la régulation doit être particulièrement réactive. À -50 Pa, la moindre ouverture de porte provoque un appel d’air massif et une chute de la dépression quasi instantanée. Le système de régulation, piloté par un capteur de pression différentielle très sensible, doit être capable de commander au ventilateur d’extraction une augmentation de vitesse en une fraction de seconde pour compenser cette entrée d’air. C’est pourquoi ces salles sont toujours équipées de sas à enclenchement (interlock) qui empêchent l’ouverture simultanée de deux portes et limitent ainsi l’ampleur des perturbations. La conformité à cette exigence est critique, car les exigences de réglementations comme l’ANSM et la FDA imposent que la traçabilité et la gestion des non-conformités soient au cœur des process, et une rupture de confinement est la non-conformité la plus grave.

La maîtrise de la vitesse de l’air et des pressions différentielles n’est pas une simple contrainte technique, mais le pilier de votre stratégie qualité. Chaque décision, du choix d’un capteur à la définition d’un protocole de mesure, a des conséquences directes sur la conformité de vos produits et la rentabilité de votre site. L’étape suivante consiste à passer de la connaissance à l’action. Réaliser un diagnostic aéraulique complet de vos installations est le seul moyen d’identifier les points de dérive, de quantifier les risques et de mettre en place un plan d’action correctif pour sécuriser durablement votre production.
