Un wafer est une plaque fine et ronde en silicium, utilisée notamment dans la fabrication de circuits intégrés. Les wafers sont des éléments clés dans la fabrication de nombreux composants électroniques, et leur qualité est cruciale pour assurer le bon fonctionnement des circuits intégrés. Le processus de fabrication des wafers est complexe et nécessite une grande précision pour garantir la qualité des produits finaux. Les wafers doivent répondre à des spécifications très précises en ce qui concerne la dimension, la planéité, la résistance mécanique, la conductivité électrique, etc. Pour cette raison, la production de wafers est généralement confiée à des entreprises spécialisées, qui disposent des équipements et de l’expertise nécessaires pour réaliser ce type de produit.


La manipulation du silicium

Le processus de fabrication des wafers silicium est très précis et nécessite l’utilisation de technologies avancées et de matériel spécialisé. Un wafer est conçu en commençant par la préparation de la pâte de silicium. Le silicium est un élément solide à température ambiante et possède une structure cristalline cubique. Il est connu pour sa dureté et sa résistance mécanique élevées, ainsi que pour sa conductivité électrique modérée. La première étape consiste à préparer une pâte de silicium pur qui servira de matière première pour la fabrication du wafer. Cette pâte est obtenue en faisant fondre du silicium pur et en ajoutant d’autres éléments afin d’obtenir les propriétés électroniques souhaitées. Ensuite, le silicium est étalé : la pâte de silicium est étirée sur un substrat de verre ou de céramique, puis refroidie pour former une plaque très fine de matériau semi-conducteur monocristallin. Enfin arrive l’étape du polissage : la plaque de silicium est polie pour obtenir une surface parfaitement plane et lisse. Cette étape est cruciale pour garantir la qualité des wafers et pour permettre la réalisation de circuits intégrés de haute précision.


La finalisation du wafer

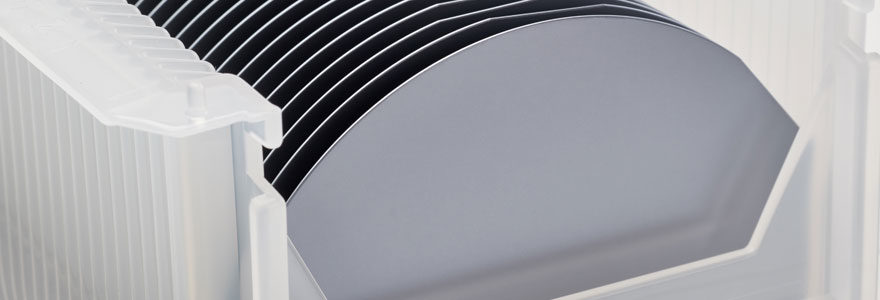

Pour finaliser les wafers, la plaque de silicium est découpée en disques de la taille souhaitée. Cette étape peut être réalisée de différentes manières, en utilisant par exemple une scie à diamant ou un laser. Ensuite sont effectués le nettoyage et les tests : les wafers sont nettoyés et soumis à des tests de qualité pour s’assurer qu’ils répondent aux spécifications requises. Ces tests peuvent inclure des contrôles de surface, de planéité, de résistance mécanique ou encore de conductivité électrique. Enfin, les wafers sont emballés et stockés dans des conditions contrôlées pour éviter tout dommage ou contamination avant leur utilisation dans la fabrication de circuits intégrés. Les wafers sont généralement emballés dans des boîtes ou des enveloppes spéciales qui protègent la surface et qui sont adaptées aux exigences de l’environnement de fabrication de ce type de produits.


Le wafer pour réaliser des circuits

Une fois fabriqués, les wafers sont utilisés comme support pour la réalisation de circuits intégrés. Ces circuits sont obtenus en déposant et en gravant différentes couches de matériaux sur la surface du wafer, puis en découpant les circuits en forme de puces. Les circuits intégrés ainsi obtenus sont utilisés dans de nombreux produits informatiques et de microélectronique, tels que les ordinateurs, les téléphones portables, les tablettes et les appareils électroménagers. En bref, le wafer est une plaque en silicium utilisée dans la fabrication de circuits intégrés. Sa production est un processus complexe et précis qui nécessite l’utilisation de technologies avancées et de matériel spécialisé. Les wafers sont des éléments clés dans la réalisation de nombreux produits électroniques et informatiques, et leur qualité est essentielle pour assurer un bon fonctionnement du produit final.
