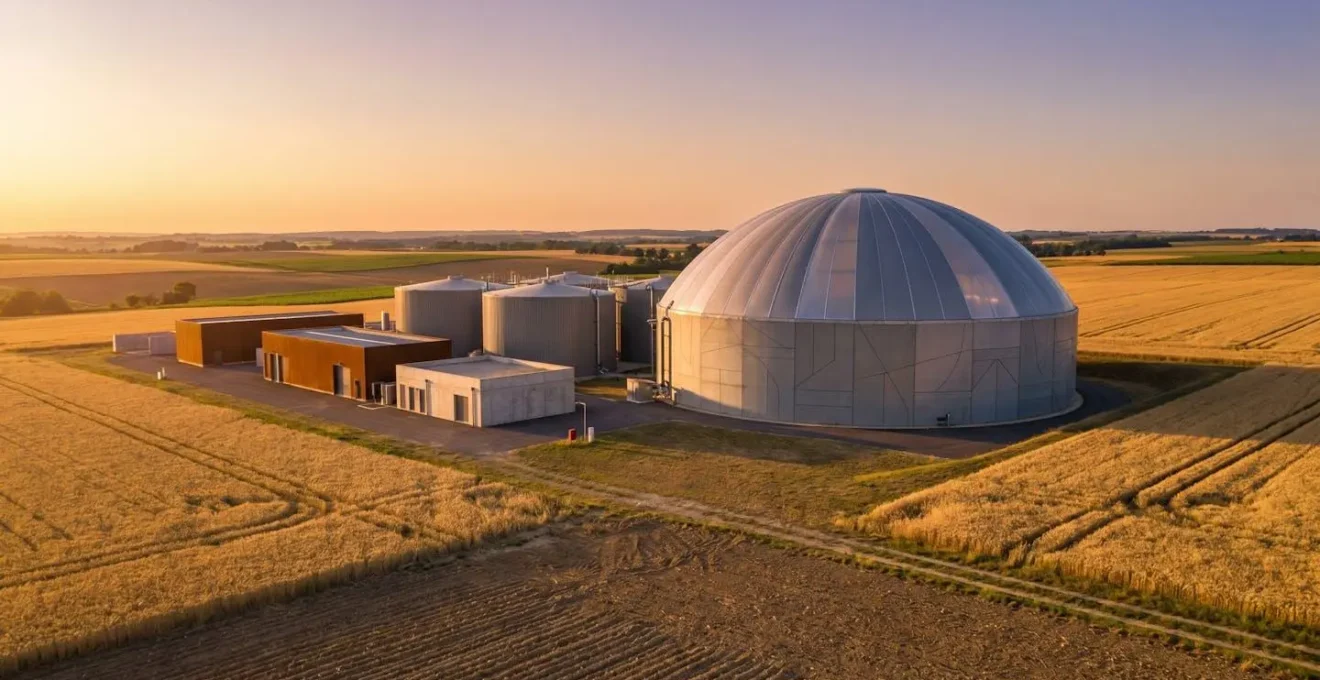

Installation industrielle de méthanisation avec gazomètre à membrane pour stockage de biogaz à pression atmosphérique dans un environnement rural français
Publié le 21 novembre 2024

Dimensionner un gazomètre de 1 000 m³ n’est pas un calcul de volume, mais une ingénierie de la sécurité où chaque composant prévient un mode de défaillance précis.

  • Le choix d’un stockage à pression atmosphérique est dicté par la simplicité, la fiabilité pour la cogénération et un coût d’investissement et d’exploitation maîtrisé.
  • La sécurité repose sur un triptyque non négociable : soupapes et casse-vide pour la protection mécanique, détection H₂S pour les risques chimiques, et respect strict des distances d’implantation (ICPE 2781).

Recommandation : Abordez la conception de votre stockage non pas par sa capacité, mais en anticipant les scénarios de défaillance (gel, panne de capteur, surproduction) pour construire un système intrinsèquement sûr.

Dimensionner un réservoir de biogaz de 1 000 m³ semble être une simple question de volume. Pour beaucoup, un gazomètre n’est qu’une « bâche » de stockage tampon avant la valorisation énergétique. Cette vision, bien que courante, est une dangereuse simplification. En France, où l’on compte déjà plus de 1 781 unités de méthanisation en activité, la maturité de la filière impose de dépasser cette approche. La conception d’un tel équipement ne se résume pas à contenir un volume de gaz ; elle consiste à maîtriser une pression quasi atmosphérique dans un environnement potentiellement explosif (ATEX) et corrosif (H₂S).

La véritable question n’est donc pas tant « quel volume ? », mais « comment garantir une exploitation sûre et continue ? ». La clé ne réside pas dans la capacité de stockage elle-même, mais dans l’ingénierie de la sécurité qui l’entoure. Chaque choix, de la technologie de membrane à l’emplacement d’une soupape, est une réponse directe à un risque de défaillance spécifique. Les retours d’expérience sur des incidents, souvent liés à des détails de conception ou de maintenance, nous enseignent une leçon cruciale : la robustesse d’un gazomètre se mesure à sa capacité à gérer l’imprévu.

Cet article propose une approche technique et pragmatique, destinée aux exploitants et aux bureaux d’études. Nous allons décomposer les choix de conception, analyser les équipements de sécurité indispensables et utiliser les leçons tirées d’incidents réels pour construire une vision complète du dimensionnement et de l’exploitation sécurisée d’un stockage de biogaz à pression atmosphérique.

Cet article a été conçu comme un guide technique pour vous accompagner dans les décisions stratégiques liées à votre installation. Il est structuré pour répondre de manière progressive et détaillée aux interrogations clés, de la conception à la maintenance.

Pourquoi stocker le biogaz à pression atmosphérique plutôt qu’à 8 bars ?

Le choix de stocker le biogaz à une pression proche de l’atmosphérique plutôt que sous haute pression (comme 8 bars) n’est pas anodin. Il découle d’un arbitrage technico-économique et sécuritaire fondamental pour les unités de méthanisation, notamment celles en cogénération. La principale raison est la simplicité et la fiabilité. Un gazomètre à membrane souple fonctionnant à basse pression ne nécessite pas de compresseur énergivore en continu, ni d’équipements certifiés pour la haute pression, réduisant ainsi les coûts d’investissement (CAPEX) et de maintenance (OPEX).

Cette technologie est particulièrement adaptée aux moteurs de cogénération, qui requièrent une alimentation en gaz à très basse pression, souvent de l’ordre de quelques dizaines de millibars. Le stockage atmosphérique permet une alimentation directe sans nécessiter de détendeurs complexes. La robustesse de ce modèle est prouvée sur le terrain. Une analyse technico-économique de 84 unités agricoles a montré que les installations en cogénération dépassent souvent les prévisions de fonctionnement, atteignant 8 266 heures par an. Cette performance témoigne de la haute disponibilité des systèmes de stockage à pression atmosphérique.

En contrepartie, le stockage à haute pression, bien que plus compact en termes de volume, introduit une complexité et des risques supplémentaires. Il est généralement réservé à des applications spécifiques comme le stockage pour l’injection de biométhane après épuration ou pour le bioGNV, où le gaz doit être comprimé pour être transporté ou utilisé. Pour un stockage tampon de 1 000 m³ visant à réguler la production journalière pour une cogénération, la solution atmosphérique reste le standard de l’industrie pour son équilibre optimal entre coût, sécurité et performance.

Gazomètre à membrane simple ou double : lequel pour un débit de 300 Nm³/h ?

Une fois le principe de la basse pression acté, le choix se porte sur la technologie de la membrane. Pour un débit de 300 Nm³/h, typique d’une unité de taille moyenne, la question se pose entre une membrane simple et une double membrane. La membrane simple, tendue au-dessus du digestat, est la solution la plus économique. Cependant, elle est plus exposée aux contraintes météorologiques (vent, neige) et ses variations de volume peuvent être plus difficiles à contrôler, impactant la stabilité de la pression du gaz.

Le système à double membrane est aujourd’hui la solution privilégiée pour les gazomètres externes, comme celui d’un volume de 1 000 m³. Il se compose d’une membrane interne d’étanchéité, qui contient le biogaz, et d’une membrane externe de protection. Un ventilateur maintient en permanence une légère surpression d’air entre les deux membranes. Ce « coussin d’air » assure plusieurs fonctions cruciales : il confère à la structure sa forme hémisphérique et sa stabilité mécanique face au vent et à la neige, il protège la membrane interne des UV et des intempéries, et il permet de maintenir une pression de service constante et contrôlée sur le biogaz, indépendamment du volume stocké.

Cette architecture technique est visible sur les installations modernes. Elle permet de garantir une pression de gaz stable pour les équipements de valorisation, ce qui est essentiel pour le bon fonctionnement d’un moteur de cogénération ou d’un système d’épuration.

Face à un débit de 300 Nm³/h, la stabilité de la pression est un facteur clé. La double membrane offre cette garantie, ainsi qu’une meilleure protection de l’investissement à long terme en prolongeant la durée de vie de la membrane de stockage. Bien que plus coûteuse à l’installation, elle représente un choix de conception plus robuste et plus sûr pour une exploitation professionnelle.

Soupape, casse-vide, détection H₂S : quels équipements de sécurité obligatoires ?

Un gazomètre est un équipement sous réglementation ICPE (Installation Classée pour la Protection de l’Environnement), rubrique 2781. Sa conception ne peut donc ignorer un arsenal d’équipements de sécurité dont le but est de prévenir tout risque de surpression, de dépression ou d’émission accidentelle. Ces dispositifs forment des barrières de sécurité successives. La pression de service d’un gazomètre atmosphérique est extrêmement faible, souvent autour de 2 mbar selon les dossiers d’enregistrement ICPE, soit à peine plus que la pression atmosphérique. La moindre déviation peut avoir des conséquences critiques.

Pour prévenir la surpression (liée à une surproduction de gaz ou une défaillance de la valorisation), plusieurs niveaux de sécurité sont requis. Le premier niveau est souvent la torchère, qui s’active automatiquement pour brûler l’excédent de gaz. Si la torchère est défaillante ou insuffisante, les soupapes de surpression/dépression (ou soupapes hydrauliques) interviennent comme ultime barrière mécanique. Elles libèrent le gaz à l’atmosphère pour éviter une rupture de la membrane. Inversement, un casse-vide est indispensable pour empêcher l’affaissement et la destruction de la membrane en cas de dépression (par exemple, lors d’une vidange rapide ou d’un refroidissement brutal du gaz).

La sécurité ne se limite pas à la mécanique. Le biogaz contient du sulfure d’hydrogène (H₂S), un gaz toxique et très corrosif. La réglementation impose une détection de H₂S en continu, avec des seuils d’alerte et des asservissements automatiques. Enfin, le biogaz forme un mélange explosif avec l’air. Toutes les zones où ce mélange peut se former (Zones 1 et 2) doivent être équipées de matériel certifié ATEX (Atmosphères Explosibles). Le respect des distances, notamment 10 à 15 mètres par rapport à la torchère, est également un point de conformité crucial.

Plan d’action : Audit de conformité sécurité du gazomètre

  1. Distances de sécurité : Vérifiez que les distances réglementaires (10m pour torchère fermée, 15m pour ouverte) entre la torchère et le gazomètre sont respectées.
  2. Protection pression : Inventoriez les soupapes de surpression, les casse-vides et les gardes hydrauliques. Confirmez leur bon état et la date du dernier test.
  3. Conformité ATEX : Confrontez le marquage ATEX de chaque équipement électrique (ventilateur, capteurs) avec le zonage défini pour votre installation (Zone 1, Zone 2).
  4. Détection de gaz : Repérez les capteurs H₂S et CH₄. Vérifiez leur certificat d’étalonnage et le bon fonctionnement des alarmes et asservissements associés.
  5. Plan d’intégration et de maintenance : Établissez un plan pour remplacer les équipements non conformes et intégrez les tests de sécurité (soupapes, capteurs) dans votre plan de maintenance préventive.

La défaillance de soupape qui a fait exploser un gazomètre de 500 m³

L’accumulation d’équipements de sécurité ne garantit une protection que s’ils sont parfaitement fonctionnels et adaptés aux conditions réelles d’exploitation. Les retours d’expérience sur incidents, documentés par le bureau ARIA, sont une source d’enseignement inestimable sur les modes de défaillance. Ils illustrent comment une succession de petits événements peut mener à un accident majeur.

Étude de Cas : Explosion d’un gazomètre (ARIA 51342)

Dans une exploitation agricole en France, une explosion a détruit le gazomètre du post-digesteur. L’accident, survenu lors d’une maintenance par un sous-traitant, a non seulement anéanti le dôme de stockage, mais a aussi provoqué un incendie qui a endommagé les équipements périphériques. Cet événement met en lumière la criticité des interventions de maintenance et la nécessité de protocoles de sécurité stricts (permis de feu, consignation) et d’une parfaite connaissance des risques par tous les intervenants.

Les défaillances ne sont pas toujours liées à des erreurs humaines directes. Des facteurs environnementaux, s’ils ne sont pas anticipés lors de la conception, peuvent neutraliser les systèmes de sécurité les plus robustes. Le gel en est un parfait exemple.

Lors d’une vague de froid, l’eau de condensation contenue dans le circuit d’air comprimé assurant le maintien et l’étanchéité de la bâche du digesteur a gelé. Les soupapes de sécurité se sont bloquées, entraînant une montée en pression jusqu’à ce que la bâche s’arrache.

– Retour d’expérience sur défaillance, ARIA 42739

Cet incident démontre un principe clé de l’ingénierie de la sécurité : anticiper les points de faiblesse dans des conditions dégradées. Ici, la solution résidait dans l’utilisation d’antigel ou dans la conception d’un système de purge des condensats insensible au gel. Ces cas réels prouvent que le dimensionnement ne peut se limiter au fonctionnement nominal. Il doit impérativement intégrer une analyse des modes de défaillance, de leurs effets et de leur criticité (AMDEC) pour identifier et traiter ce type de « talon d’Achille » technique.

Quand inspecter votre gazomètre : tous les 6 mois ou après chaque tempête ?

La réponse est : les deux. La maintenance d’un gazomètre de 1 000 m³ ne peut se contenter d’un calendrier fixe. Elle doit adopter une double approche : une maintenance préventive systématique et une maintenance corrective ou réactive déclenchée par des événements spécifiques. La durabilité et la sécurité de l’installation dépendent de cette vigilance constante.

La maintenance préventive, généralement semestrielle ou annuelle, est le pilier de la fiabilité. Elle inclut l’inspection visuelle détaillée des membranes pour détecter tout signe de vieillissement prématuré (fissures, craquelures, perte de souplesse), la vérification de l’intégrité des soudures et des points d’ancrage, le contrôle de la pression du réseau d’air entre les membranes, et le test fonctionnel des soupapes de sécurité. Le suivi du vieillissement des membranes, dont la durée de vie est généralement comprise entre 15 et 20 ans, est un point crucial à consigner dans le registre d’exploitation.

Cette approche planifiée doit être complétée par des inspections ciblées après chaque événement potentiellement dommageable. Une forte tempête avec des vents violents exerce des contraintes mécaniques extrêmes sur la structure. Une inspection post-événement s’impose pour vérifier l’absence de déchirure ou de faiblesse au niveau des ancrages. De même, après un épisode de gel intense, une vérification du bon fonctionnement des soupapes et de l’absence de blocage par la glace est une mesure de sécurité élémentaire. De fortes chutes de neige peuvent également nécessiter une vérification de la pression de l’air de soutien pour éviter l’affaissement.

En somme, l’exploitant doit développer une « culture de la maintenance prédictive ». Il ne s’agit pas seulement de suivre un plan, mais de comprendre les faiblesses potentielles de son installation et d’agir proactivement en fonction des conditions réelles. Un gazomètre n’est pas un équipement « installe et oublie ». C’est un organe vivant de l’unité de méthanisation qui requiert une attention constante.

Comment démarrer une unité de méthanisation de 500 kW en 10 étapes clés ?

La phase de conception et de mise en service est l’étape où se jouent la future performance et la sécurité de l’installation. C’est à ce moment que les choix structurants, comme le dimensionnement du gazomètre, sont faits. Ignorer les détails à cette étape, c’est s’exposer à des problèmes récurrents en exploitation. Le Bureau d’Analyse des Risques et Pollutions Industriels (BARPI) met en garde contre une approche trop hâtive.

Les erreurs de conception sont le témoin d’une filière en pleine structuration qui n’est pas encore arrivée à maturité. Les exploitants doivent redoubler de vigilance lors de la conception, de la réception du matériel ainsi que lors des essais préalables à la mise en service.

– BARPI – Bureau d’Analyse des Risques et Pollutions Industriels, Document Flash Méthanisation

Cette citation souligne un point essentiel : l’exploitant ou le porteur de projet a un rôle actif à jouer face à son constructeur. Il ne peut pas simplement réceptionner une installation « clé en main » sans la challenger. Voici une approche en quelques points clés, centrée sur la phase de démarrage :

  1. Validation du design : Confronter les plans avec les besoins réels et la réglementation (ex: le volume du gazomètre est-il cohérent avec la variabilité de production et de consommation ?).
  2. Réception qualitative du matériel : Inspecter les équipements à la livraison. Une membrane de gazomètre présentant des défauts de fabrication doit être refusée.
  3. Essais à vide et en charge : Tester chaque composant individuellement puis l’ensemble du système. Les tests des soupapes, des alarmes et des asservissements sont non négociables.
  4. Montée en charge progressive : Ne pas chercher à atteindre la production nominale en quelques jours. Une montée en puissance biologique et technique contrôlée permet de détecter les anomalies à bas bruit.
  5. Formation approfondie du personnel : L’équipe doit comprendre non seulement « comment faire fonctionner », mais aussi « pourquoi c’est conçu comme ça » et « que faire en cas d’alarme ».

Le démarrage d’une unité de 500 kW, et a fortiori le dimensionnement de son gazomètre de 1 000 m³, doit être abordé avec la rigueur d’un processus industriel. La vigilance lors de cette phase critique permet d’éviter des « défauts de naissance » qui pourraient grever la rentabilité et la sécurité de l’unité pour des années.

Comment auditer la conformité de votre installation de gaz sous pression en 10 points de contrôle ?

L’audit de conformité réglementaire n’est pas seulement une préparation à une visite de la DREAL ; c’est un outil de gestion du risque et d’amélioration continue pour l’exploitant. Pour un gazomètre, qui bien que fonctionnant à pression « atmosphérique » est considéré comme un équipement sous pression au sens réglementaire (même si très faible), cet audit doit être rigoureux et documenté. Il permet de s’assurer que les barrières de sécurité, tant techniques qu’organisationnelles, sont en place et opérationnelles.

Un auto-audit régulier permet de maintenir un haut niveau de sécurité et de prouver, en cas de contrôle, la diligence de l’exploitant. Il s’articule autour des grands piliers de la réglementation ICPE et de la sécurité industrielle. Les points de contrôle doivent couvrir à la fois l’intégrité physique de l’équipement, la fiabilité des systèmes de sécurité et la compétence du personnel. Cela inclut la vérification des distances d’implantation, la conformité ATEX, le bon fonctionnement des soupapes, mais aussi la tenue rigoureuse des registres d’exploitation où chaque alarme, chaque test et chaque maintenance sont consignés.

L’audit ne doit pas être vu comme une contrainte, mais comme une opportunité de prendre du recul sur ses pratiques. Est-ce que les procédures d’urgence sont claires pour tous ? Est-ce que le plan de maintenance préventive est bien suivi ? Les résultats des étalonnages des capteurs sont-ils correctement archivés ? Une réponse négative à l’une de ces questions est un signal faible qui doit déclencher une action corrective avant qu’il ne devienne un problème majeur.

Check-list : Points de contrôle prioritaires pour votre gazomètre

  1. Régime ICPE : Confirmez que votre installation respecte le bon régime (Déclaration, Enregistrement, Autorisation) de la rubrique 2781 en fonction de sa capacité.
  2. Intégrité physique : Inspectez visuellement les membranes et les soudures pour toute trace de dégradation ou de fuite potentielle.
  3. Registre d’exploitation : Vérifiez que le registre est à jour, consignant alarmes, tests de soupapes, étalonnages de capteurs et opérations de maintenance.
  4. Compétences du personnel : Assurez-vous que les attestations de formation du personnel d’exploitation sont valides et que les procédures sont connues.
  5. Gestion des condensats : Contrôlez les systèmes de purge des condensats et vérifiez la mise en place de mesures anti-gel sur les équipements critiques.

À retenir

  • Le choix du stockage à pression atmosphérique est une décision de fiabilité et de maîtrise des coûts pour la cogénération.
  • La sécurité d’un gazomètre repose sur un triptyque : protection mécanique (soupapes), détection chimique (H₂S) et respect des règles d’implantation (ICPE).
  • La maintenance doit être à la fois préventive (calendrier) et réactive (après événements climatiques), avec une attention particulière au vieillissement des membranes et au risque de gel.

Comment transformer 10 tonnes de déchets agricoles par jour en 2 000 m³ de biogaz ?

La question du dimensionnement d’un gazomètre de 1 000 m³ s’inscrit dans un projet plus large : la transformation de la matière organique en énergie. Un volume de 1 000 m³ n’est pas un chiffre arbitraire ; il doit être le reflet de la dynamique de l’unité. Il doit pouvoir absorber les pics de production de biogaz (liés à l’introduction d’intrants très méthanogènes) et compenser les baisses, tout en assurant une alimentation stable de l’unité de valorisation. Pour une production journalière de 2 000 m³ de biogaz, un stockage de 1 000 m³ offre un tampon d’environ 12 heures, ce qui est une marge de sécurité courante et raisonnable.

Cette capacité tampon est vitale pour la rentabilité. Elle permet de continuer à produire de l’électricité et de la chaleur (et donc de générer des revenus) même en cas d’interruption temporaire de l’alimentation en intrants. La filière de l’injection de biométhane, qui comptait déjà près de 710 installations en France à la fin 2024, dépend également de cette régularité pour garantir un flux constant vers le réseau de gaz. Le gazomètre est le « poumon » de l’installation, lissant les à-coups de la biologie.

Cependant, une mauvaise appréciation de cette dynamique peut conduire à des incidents. Si les systèmes de contrôle et de sécurité ne sont pas redondants, une simple panne de capteur peut avoir des conséquences en cascade.

Retour d’expérience : La cascade de défaillances (ARIA 59496)

Sur une installation récente, un capteur de hauteur de gazomètre défaillant a envoyé des informations erronées au système de contrôle. Le stockage s’est rempli, mais l’automate, « croyant » le gazomètre à moitié vide, n’a pas déclenché la torchère. Ce sont les soupapes de sécurité qui ont finalement joué leur rôle, rejetant du biogaz à l’atmosphère pendant deux heures. Cet incident illustre l’importance critique de la redondance des systèmes de sécurité et d’un dimensionnement qui intègre non seulement le volume, mais aussi les automatismes de contrôle.

En conclusion, le dimensionnement d’un gazomètre de 1 000 m³ est un exercice d’équilibre. Il doit être suffisamment grand pour offrir une flexibilité d’exploitation, mais sa taille doit être corrélée à un système de sécurité et de contrôle capable de gérer les pires scénarios. Le volume n’est qu’une variable d’un système complexe dont la finalité est la production d’énergie sûre et renouvelable.

Pour mettre en pratique ces principes, l’étape suivante consiste à réaliser une analyse de risques détaillée et à auditer votre projet ou votre installation existante au regard de ces points de vigilance. Assurez-vous que votre bureau d’études ou vos équipes techniques intègrent cette approche par la sécurité dans toutes les phases du cycle de vie de votre gazomètre.
