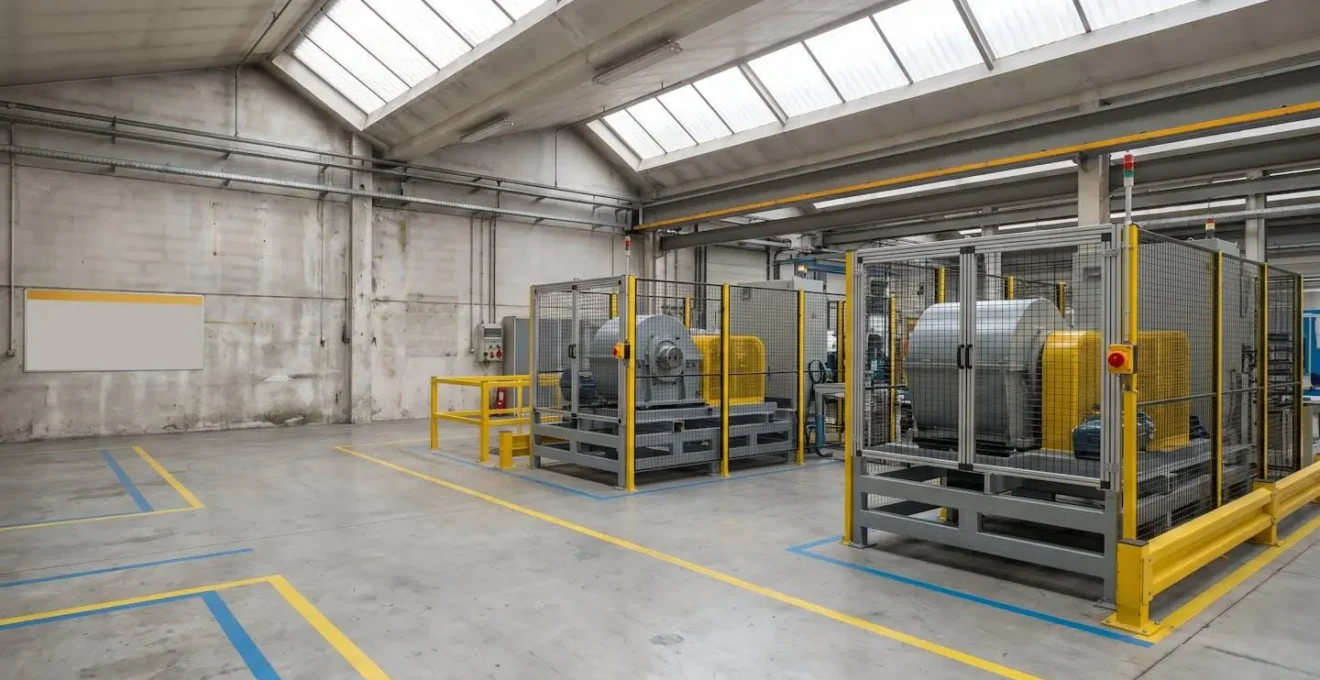

Mécanisme d'engrenages industriels sécurisé avec protections dans un atelier de fabrication moderne
Publié le 5 septembre 2024

La prévention absolue des accidents d’engrenages n’est pas une option mais le résultat d’un système de sécurité intégré, combinant une conception intrinsèquement sûre, des procédures inviolables et une culture de la vérification.

  • L’analyse de risque selon la norme EN ISO 12100 est le point de départ de toute démarche de sécurisation.
  • Le choix du protecteur (fixe ou mobile avec interverrouillage conforme à la norme ISO 14119) dépend de la fréquence d’accès nécessaire.
  • La consignation n’est pas une simple procédure, mais un verrouillage physique et vérifié de toutes les énergies, crucial lors des interventions.

Recommandation : Auditez chaque équipement en vous posant cette question : « Quelles sont toutes les défaillances (humaines, techniques, organisationnelles) qui pourraient survenir durant une opération de maintenance non planifiée ? »

L’image d’un engrenage évoque la précision, la puissance et le cœur de la mécanique industrielle. Pourtant, pour un responsable HSE, cette même image est indissociable des risques d’happement, d’écrasement ou de cisaillement, qui figurent parmi les plus graves en atelier. Chaque année, des accidents, souvent évitables, entraînent des conséquences dramatiques pour les opérateurs. La réponse la plus évidente semble être l’installation de carters de protection, mais cette mesure est-elle réellement suffisante pour atteindre l’objectif de « zéro accident » ? Un protecteur mal conçu, endommagé ou contourné est une illusion de sécurité.

La véritable prévention ne se limite pas au risque mécanique le plus visible. Un atelier performant et sûr adopte une vision à 360 degrés, intégrant la lutte contre les risques chroniques comme les troubles musculosquelettiques (TMS) qui minent la productivité, ainsi que la maîtrise des énergies dangereuses comme les gaz sous pression. La sécurité n’est pas une série de mesures isolées, mais un système cohérent. Si la clé n’était pas l’accumulation de protections matérielles, mais plutôt la construction d’un système infaillible articulé autour de la conception, des procédures et d’une culture de la vérification ? C’est ce que la réglementation, notamment le nouveau Règlement Machines (UE) 2023/1230, nous pousse à mettre en œuvre.

Cet article vous propose une approche rigoureuse et normative pour bâtir cette sécurité absolue. Nous analyserons les causes profondes des accidents liés aux engrenages, nous détaillerons les étapes de mise en conformité technique et procédurale, puis nous élargirons la perspective aux autres risques majeurs pour une stratégie de prévention globale et efficace.

Pour naviguer efficacement à travers les différents piliers de la sécurité en atelier, voici la structure que nous allons suivre. Ce parcours vous guidera depuis le risque mécanique spécifique des engrenages jusqu’à une approche intégrée de la prévention des risques professionnels.

Pourquoi les engrenages causent-ils 15 % des accidents graves en atelier mécanique ?

Le paradoxe des engrenages est qu’un mécanisme fondamentalement simple est à l’origine d’accidents d’une complexité et d’une gravité extrêmes. Le danger ne réside pas tant dans la technologie elle-même, mais dans l’interaction entre l’homme et la machine, particulièrement lors des phases qui sortent du cycle de production normal. Bien que les statistiques globales soient multifactorielles, avec plus de 560 000 accidents du travail déclarés en France, les transmissions mécaniques représentent une part significative des accidents graves.

Les phénomènes dangereux principaux sont connus : le happement des vêtements, cheveux ou membres par les dents en mouvement ; l’écrasement ou le cisaillement au point de contact entre deux engrenages (le « point de renvoi ») ou entre un engrenage et une partie fixe. Cependant, l’analyse des causes profondes révèle que l’accident survient rarement lors du fonctionnement nominal de la machine, lorsque les protecteurs sont en place. Le véritable point de défaillance unique apparaît lors des opérations de maintenance, de réglage, de nettoyage ou de débourrage, lorsque les opérateurs sont amenés à intervenir « au plus près » du danger.

C’est précisément dans ces situations qu’une protection mal conçue est contournée ou qu’une procédure de mise en sécurité est négligée. L’enquête INRS-EPICEA a montré que 43 % des accidents lors d’opérations de maintenance sont dus à une absence ou une erreur de consignation. La cause de l’accident n’est donc pas l’engrenage, mais la défaillance du système de sécurité qui aurait dû empêcher toute intervention sur une machine en tension énergétique.

Cette réalité impose de ne plus penser la sécurité comme un simple ajout matériel, mais comme un processus intégré dès la conception et tout au long de la vie de l’équipement.

Comment mettre vos engrenages en conformité avec la directive Machines en 6 étapes ?

La mise en conformité d’un équipement n’est pas une simple formalité administrative, mais une démarche structurée d’ingénierie de la sécurité. Le cadre réglementaire, historiquement défini par la Directive Machines 2006/42/CE, évolue. Selon Production Maintenance, le nouveau Règlement Machines (UE) 2023/1230 entrera en vigueur le 20 janvier 2027, s’appliquant de manière uniforme dans toute l’UE et intégrant de nouvelles exigences sur la cybersécurité et les systèmes numériques. Le principe fondamental reste cependant l’évaluation des risques, codifiée par la norme EN ISO 12100.

Cette évaluation est le socle de toute action. Elle consiste à identifier systématiquement tous les phénomènes dangereux (mécaniques, électriques, thermiques…) à chaque phase de vie de la machine (montage, production, maintenance, mise au rebut). Pour un système d’engrenages, cela signifie analyser non seulement le risque de happement en fonctionnement, mais aussi les risques lors du changement d’un pignon ou du réglage d’un jeu.

Une fois les risques évalués, la mise en conformité passe par une série d’étapes logiques. Il s’agit de réduire les risques par une approche hiérarchisée : d’abord par la conception (sécurité intrinsèque), puis par la mise en place de protecteurs et, en dernier recours, par des informations et formations pour l’utilisateur. Cet audit permet d’assurer une couverture complète des exigences.

Cette approche systématique garantit que la sécurité n’est pas laissée au hasard mais qu’elle est le fruit d’une analyse rigoureuse et documentée.

Carter fixe ou amovible : quelle protection pour un engrenage nécessitant des réglages fréquents ?

Le choix d’un protecteur pour un système d’engrenages est un arbitrage crucial entre la sécurité absolue et les contraintes opérationnelles. La règle d’or, issue de la norme EN ISO 12100, est simple : la protection par conception prime sur tout. Si un danger peut être supprimé ou réduit en modifiant la conception de la machine, c’est toujours la solution à privilégier. Lorsque ce n’est pas possible, le recours aux protecteurs s’impose.

La hiérarchie est claire : le protecteur fixe est la solution par défaut. C’est un carter solidement fixé (nécessitant un outil pour être démonté) qui enferme totalement la zone dangereuse. Il offre le plus haut niveau de sécurité car il ne peut être retiré facilement. Il est idéal pour les engrenages qui ne nécessitent aucune intervention durant leur cycle de vie. Mais que faire lorsque des réglages ou des changements de format sont fréquents ?

C’est là qu’intervient le protecteur mobile avec dispositif d’interverrouillage. Il s’agit d’une porte, d’un capot ou d’un carter qui peut être ouvert sans outil. Sa sécurité repose entièrement sur le dispositif d’interverrouillage qui lui est associé : l’ouverture du protecteur doit commander l’arrêt des fonctions dangereuses, et la fermeture du protecteur ne doit pas entraîner un redémarrage automatique. La conception et la fiabilité de ces dispositifs sont critiques et encadrées par une norme spécifique, la nouvelle édition ISO 14119:2024 qui spécifie les principes de conception et de sélection pour éviter toute neutralisation ou défaillance. Le choix d’un dispositif à codage élevé (type RFID) peut par exemple empêcher qu’il soit « leurré » par un simple aimant ou un tournevis.

Comme l’illustre ce système, la robustesse du mécanisme de verrouillage est aussi importante que la logique de sécurité qu’il pilote. Un dispositif d’interverrouillage ne doit pas seulement arrêter la machine ; il doit garantir qu’elle reste à l’arrêt tant que le protecteur est ouvert et qu’un opérateur est potentiellement exposé au danger.

En conclusion, le choix n’est pas guidé par la commodité, mais par l’analyse rigoureuse de la fréquence et de la nature des interventions nécessaires. Si l’accès est rare, le protecteur fixe s’impose. S’il est fréquent, le protecteur mobile doit être associé à un dispositif d’interverrouillage d’un niveau de performance et de fiabilité irréprochable.

L’oubli de consignation qui a coûté la main d’un opérateur sur un réducteur en maintenance

Imaginons la scène, tristement banale. Un technicien de maintenance expérimenté intervient sur un réducteur pour ce qui semble être une opération de routine. Habitué au bruit de l’atelier, il ne perçoit pas le léger bourdonnement d’un moteur auxiliaire resté sous tension. Persuadé que l’arrêt d’urgence a tout coupé, il engage sa main pour inspecter un pignon. C’est à ce moment qu’un capteur déclenche un micro-cycle de repositionnement. Le drame se joue en une fraction de seconde.

J’ai juste eu le réflexe d’appuyer sur le bouton d’arrêt d’urgence. La douleur était terrible et ma main a été gravement blessée. Cet accident a déclenché une série d’actions correctives dans l’entreprise, démontrant l’urgence des mesures de prévention.

– Anonyme, Témoignage d’accident lors d’une intervention de maintenance

Ce type d’accident n’est pas dû à la fatalité, mais à la confusion entre « mettre à l’arrêt » et « mettre en sécurité ». Un arrêt d’urgence est une fonction de secours, pas une méthode de protection pour une intervention. La seule procédure qui garantit une sécurité absolue est la consignation. Elle vise à s’assurer que toutes les énergies (électrique, pneumatique, hydraulique, mécanique par inertie…) sont non seulement coupées, mais rendues impossibles à réactiver accidentellement.

Une procédure de consignation ne peut souffrir d’aucune improvisation. Elle doit être formalisée, connue de tous et appliquée systématiquement, même pour l’intervention la plus courte. Elle est la clé de voûte de la sécurité en maintenance.

Plan d’action : votre checklist pour une consignation inviolable

  1. Séparation : Isoler toutes les sources d’énergie (électrique, pneumatique, hydraulique, mécanique) de l’équipement concerné en actionnant les organes de coupure (disjoncteur, vanne…).
  2. Condamnation : Verrouiller physiquement ces organes de coupure en position « ouvert » ou « fermé » à l’aide de dispositifs dédiés (cadenas de consignation nominatifs, élingues, couvre-vannes).
  3. Dissipation : Éliminer les énergies résiduelles potentiellement dangereuses (purger la pression d’un circuit pneumatique, décharger les condensateurs, attendre l’arrêt complet des pièces en rotation, vidanger les fluides).
  4. Vérification : Contrôler l’absence effective d’énergie en tentant une mise en marche depuis la commande normale (VAT – Vérification d’Absence de Tension pour l’électrique selon la norme NF C18-510).
  5. Identification : Apposer une signalisation claire (étiquette « Ne pas manœuvrer ») sur les organes condamnés, indiquant qui a procédé à la consignation et la nature de l’intervention.

En intégrant cette checklist rigoureuse, on transforme un acte potentiellement dangereux en une séquence d’opérations maîtrisées, où le risque est éliminé à la source.

Quand inspecter vos protections d’engrenages : avant ou après chaque intervention ?

Selon l’INRS, une machine bien entretenue contribue directement à la prévention des accidents et à la pérennité des protections. La planification implique des contrôles périodiques, des inspections avant usage et des procédures de consignation pour les interventions.

– INRS, Sécurité opérateurs – conseils pour prévenir les accidents

La réponse à la question est sans équivoque : l’inspection des protections d’engrenages n’est pas un événement ponctuel, mais un processus continu et systématique. La vérification doit avoir lieu à plusieurs moments clés, et la réponse n’est donc ni « avant » ni « après », mais bien les deux, et plus encore. Une protection n’est efficace que si elle est présente, en bon état et fonctionnelle. La confiance aveugle en un équipement de sécurité est un risque en soi.

Idéalement, la culture de sécurité doit intégrer trois niveaux de contrôle. Premièrement, un contrôle avant chaque prise de poste : l’opérateur doit vérifier visuellement que tous les carters sont en place, non déformés et correctement fixés. Pour les protecteurs mobiles, un test de fonctionnement du dispositif d’interverrouillage (ouvrir le capot et vérifier que la machine ne peut démarrer) est une pratique essentielle. Deuxièmement, un contrôle après chaque intervention de maintenance : le technicien qui a retiré une protection pour son travail a la responsabilité de la remettre en place et de vérifier son bon fonctionnement avant de « rendre » la machine à la production. C’est l’étape finale de la déconsignation.

Enfin, des vérifications générales périodiques, formalisées et tracées dans le registre de sécurité de la machine, doivent être planifiées. Celles-ci permettent de détecter une usure, une corrosion ou une déformation qui pourrait compromettre l’intégrité de la protection à long terme. Cette approche multicouche transforme chaque acteur de l’atelier en un maillon de la chaîne de sécurité.

L’acte d’inspecter une protection est un geste professionnel à part entière. Il ne s’agit pas d’un simple coup d’œil, mais d’une recherche active d’anomalies, guidée par la connaissance des points de défaillance potentiels du système de sécurité.

C’est cette vigilance constante, partagée entre opérateurs et maintenance, qui permet de s’assurer que la sécurité conçue sur le papier est bien une réalité sur le terrain.

Comment aménager 10 postes d’assemblage pour diviser par 2 les arrêts maladie pour TMS ?

Après avoir traité le risque d’accident mécanique aigu, une stratégie de prévention complète en atelier doit s’attaquer aux risques chroniques, au premier rang desquels figurent les troubles musculosquelettiques (TMS). Moins spectaculaires qu’un accident d’engrenage, ils n’en sont pas moins dévastateurs pour la santé des salariés et la performance de l’entreprise. Selon l’Assurance Maladie, la hausse de 6,7 % des maladies professionnelles est principalement portée par les TMS, qui représentent plus de 85% d’entre elles.

La prévention des TMS repose sur une approche ergonomique, qui vise à adapter le travail à l’homme et non l’inverse. Sur des postes d’assemblage, plusieurs facteurs de risque sont à analyser : la répétitivité des gestes, les efforts excessifs, les postures contraignantes (dos courbé, bras en l’air) et les angles articulaires inconfortables. Pour 10 postes similaires, une analyse ergonomique permettra d’identifier les mouvements et les contraintes les plus critiques.

Les solutions sont souvent une combinaison de mesures techniques et organisationnelles. Sur le plan technique, il peut s’agir d’investir dans des postes de travail réglables en hauteur, de mettre à disposition des sièges ergonomiques, d’utiliser des outils plus légers ou des systèmes d’aide à la manutention (potences, manipulateurs) pour les pièces lourdes. Sur le plan organisationnel, la polyvalence sur plusieurs postes, la mise en place de pauses actives ou l’alternance de tâches sollicitant différents groupes musculaires peuvent casser la répétitivité et réduire la charge physique.

Étude de cas : Le programme TMS Pros

Pour accompagner les entreprises dans cette démarche, l’Assurance Maladie – Risques professionnels propose le programme TMS Pros. Cette initiative met à disposition des entreprises des outils en ligne gratuits pour réaliser leur propre évaluation des risques, identifier les situations critiques et construire un plan d’action. De plus, des aides financières, comme « TMS Pros Diagnostic » et « TMS Pros Action », peuvent soutenir les investissements dans des équipements ergonomiques ou le recours à des consultants spécialisés, offrant ainsi un levier concret pour agir efficacement contre ce fléau.

En agissant sur les causes profondes des TMS, une entreprise peut non seulement réduire drastiquement les arrêts maladie, mais aussi améliorer la qualité de vie au travail et la productivité globale.

Comment auditer la conformité de votre installation de gaz sous pression en 10 points de contrôle ?

Après les risques mécaniques et ergonomiques, la maîtrise des énergies constitue le troisième pilier d’une politique de sécurité industrielle complète. Parmi celles-ci, le gaz sous pression (air comprimé, azote, gaz de process…) présente des risques spécifiques et élevés : explosion, projection de débris en cas de rupture de canalisation, anoxie en cas de fuite de gaz inerte dans un espace confiné, ou encore risques chimiques associés au gaz lui-même.

Un audit de conformité d’une installation de gaz sous pression doit donc être mené avec la même rigueur qu’une évaluation des risques mécaniques. Il ne s’agit pas seulement de vérifier l’absence de fuites, mais de s’assurer de la robustesse de l’ensemble du système, depuis la production ou le stockage jusqu’au point d’utilisation. Cet audit doit couvrir à la fois les aspects matériels et organisationnels.

Les points de contrôle essentiels incluent :

  • Identification et traçabilité : Les tuyauteries sont-elles clairement identifiées selon le code couleur normatif ? Le sens de circulation du fluide est-il indiqué ?
  • Intégrité mécanique : Quel est l’état des supports, des soudures et des raccordements ? Y a-t-il des points de corrosion ou des déformations visibles ?
  • Dispositifs de sécurité : Les soupapes de sûreté sont-elles présentes, correctement dimensionnées, tarées et leur certificat d’épreuve est-il à jour ?
  • Organes de coupure : Des vannes de sectionnement sont-elles installées à des endroits stratégiques pour permettre d’isoler rapidement une partie du réseau en cas d’urgence ou pour une maintenance ?
  • Environnement et ventilation : Le local abritant le compresseur ou le stockage est-il correctement ventilé ? Les zones à risque d’explosion (ATEX) sont-elles identifiées et équipées de matériel conforme ?

L’audit doit également porter sur la formation du personnel à la conduite de l’installation et aux procédures d’urgence, ainsi que sur la périodicité des contrôles réglementaires (inspections des équipements sous pression).

Une approche systématique de ces points de contrôle permet de garantir que le réseau de gaz n’est pas une source de danger latent, mais un utilitaire maîtrisé et sûr.

Points clés à retenir

  • La conformité d’une machine repose sur le triptyque : Évaluation des risques (ISO 12100), Conception intrinsèquement sûre et Validation documentée.
  • Toute intervention sur une machine (maintenance, réglage, nettoyage) doit IMPÉRATIVEMENT être précédée d’une procédure de consignation complète et vérifiée.
  • La sécurité est un processus continu : la vérification systématique des protecteurs par les opérateurs et la maintenance est aussi cruciale que leur installation initiale.

Comment réduire de 40 % les TMS dans votre atelier de production en 12 mois ?

Nous avons exploré les risques mécaniques aigus et les risques liés aux énergies. Bouclons la boucle en revenant sur les TMS, mais sous un angle nouveau et intégrateur : celui de la maintenance. En effet, les opérations de maintenance sont une source majeure d’exposition aux risques, qu’ils soient mécaniques ou ergonomiques. Un technicien intervenant sur un engrenage adopte souvent des postures contraignantes, dans des espaces réduits, et manipule des charges parfois lourdes. La maintenance est donc au carrefour de ces deux problématiques majeures.

Réduire les TMS de manière durable implique donc de repenser la maintenance elle-même. Selon le rapport Faits et chiffres 2024 de l’INRS, une nouvelle approche vise à prévenir durablement les troubles musculosquelettiques en agissant sur leurs causes organisationnelles. L’une des stratégies les plus efficaces consiste à passer d’une maintenance curative (on répare quand c’est cassé) à une maintenance prédictive. En équipant les machines de capteurs (vibrations, température, analyse d’huile), il devient possible de détecter les signes avant-coureurs d’une panne.

Cette approche change radicalement la nature du travail de maintenance. L’intervention n’est plus une urgence subie dans le stress, mais une opération planifiée. Elle peut être programmée à un moment où la production est à l’arrêt, en préparant les outils et les pièces nécessaires, et en s’assurant que les conditions d’intervention sont optimales en termes d’ergonomie et de sécurité. Moins d’interventions non planifiées signifie moins d’exposition aux postures contraignantes et moins de pression temporelle, deux facteurs de risque majeurs pour les TMS, mais aussi pour les oublis de procédure de sécurité comme la consignation.

L’objectif de réduction des TMS n’est donc pas un objectif déconnecté de la sécurité des machines. Au contraire, en investissant dans des stratégies de maintenance avancées, vous agissez simultanément sur la fiabilité de vos équipements, la prévention des accidents graves et la santé à long terme de vos collaborateurs. L’étape suivante consiste à formaliser votre évaluation des risques pour chaque machine. Initiez dès aujourd’hui l’audit de vos équipements critiques pour transformer ces principes en une réalité sécurisée dans votre atelier.
