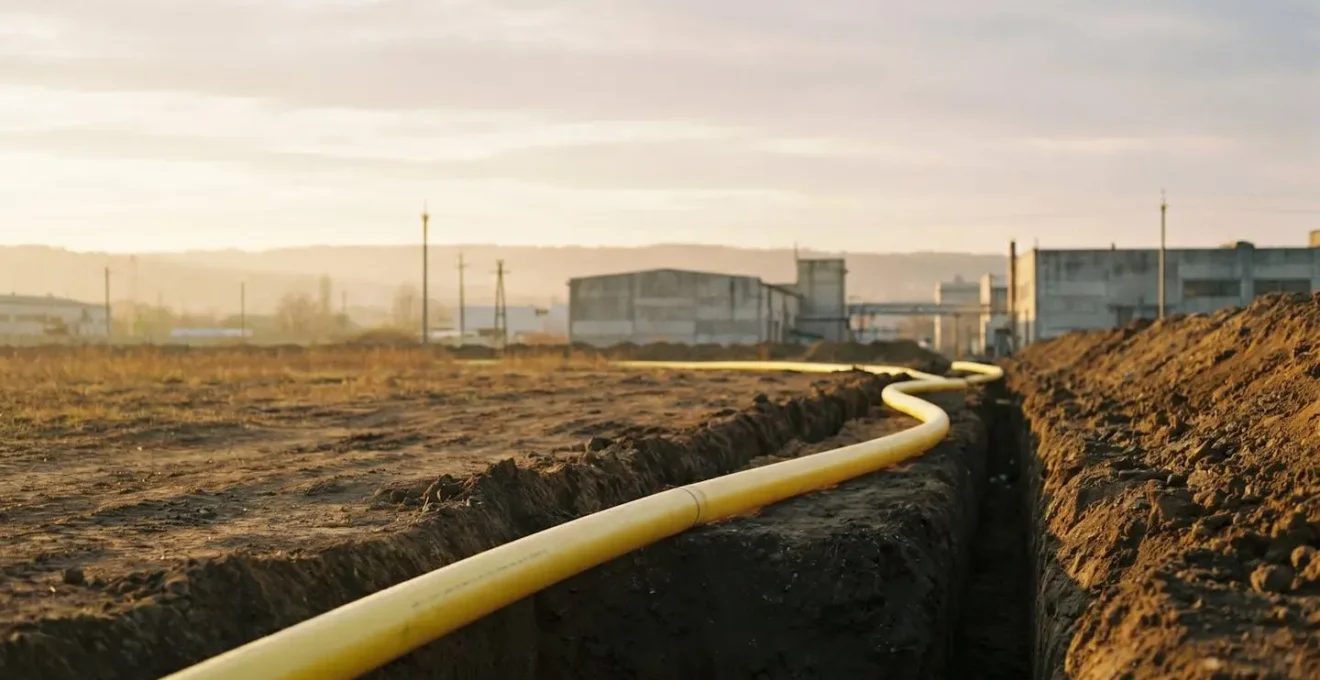

Canalisations de gaz souterraines : le guide d’ingénierie pour garantir 50 ans de durée de vie

Assurer une durée de vie de 50 ans à un réseau de canalisations de gaz enterrées est un défi majeur pour tout maître d’ouvrage ou bureau d’études. L’enjeu dépasse largement la simple sélection de tuyaux ; il s’agit de concevoir une infrastructure résiliente, capable de résister aux agressions du temps, aux contraintes du sol et aux évolutions d’usage. Beaucoup se concentrent sur le choix entre l’acier et le polyéthylène ou sur le respect des normes de pose. Ces éléments sont fondamentaux, mais ils ne constituent qu’une partie de l’équation.

L’approche conventionnelle traite souvent chaque problème en silo : la corrosion, la résistance mécanique, la maintenance. Mais si la véritable clé n’était pas dans la somme de ces expertises, mais plutôt dans leur intégration au sein d’une vision systémique ? Une vision où chaque choix de conception est une réponse proactive à une menace future identifiée. C’est cette approche de gestion des risques à long terme qui distingue un réseau fonctionnel d’une infrastructure véritablement durable.

Cet article n’est pas un simple catalogue de solutions techniques. Il propose une feuille de route stratégique pour les décideurs. Nous explorerons comment anticiper les défaillances, de la protection électrochimique à l’analyse des tassements de terrain, et comment les choix d’architecture et de dimensionnement d’aujourd’hui garantiront la sécurité et l’efficacité du réseau pour les générations à venir.

Pour vous guider à travers cette approche stratégique, nous avons structuré cet article autour des questions clés que tout concepteur de réseau doit se poser. Chaque section aborde un risque ou un choix de conception fondamental pour atteindre l’objectif de 50 ans de service fiable et sécurisé.

Pourquoi enterrer les canalisations de gaz plutôt que les installer en aérien ?

La décision d’enterrer les canalisations de gaz en France n’est pas un hasard, mais une stratégie délibérée répondant à des impératifs de sécurité, d’esthétique et de protection de l’infrastructure. Avec un réseau s’étendant sur plus de 200 000 km sur le territoire national, l’enfouissement est la norme pour la distribution de gaz. Le premier avantage est une sécurité accrue. Une canalisation souterraine est protégée des chocs accidentels (véhicules, chutes d’objets), des actes de vandalisme et des conditions météorologiques extrêmes qui pourraient affecter un réseau aérien.

L’intégration paysagère est un autre bénéfice majeur. Les réseaux enterrés sont invisibles, préservant ainsi l’esthétique des zones urbaines et rurales. Cette discrétion est d’autant plus pertinente dans le contexte de la loi Zéro Artificialisation Nette (ZAN). En optimisant l’usage du sous-sol, on libère de l’espace en surface et on limite l’emprise au sol des infrastructures. L’enfouissement participe ainsi à une gestion plus durable du territoire, en ligne avec les objectifs visant à éviter une artificialisation massive des terres.

Enfin, une canalisation enterrée bénéficie d’un environnement plus stable. Protégée des variations de température extrêmes entre le jour et la nuit et des rayonnements UV, elle est soumise à un vieillissement moins rapide que son équivalent aérien. Cet environnement contrôlé, bien que présentant ses propres défis comme la corrosion, est un atout fondamental pour viser une durée de vie de 50 ans. Choisir d’enterrer une canalisation est donc le premier acte de conception visant sa protection à long terme.

Comment installer une protection cathodique efficace sur 10 km de canalisation enterrée ?

Une fois la canalisation en acier enterrée, elle devient vulnérable à son principal ennemi : la corrosion électrochimique. Le sol, par sa nature humide et sa composition variable, agit comme un électrolyte, créant des micro-piles galvaniques à la surface du métal qui le rongent lentement mais sûrement. Pour contrer ce phénomène, la mise en place d’une protection cathodique n’est pas une option, mais une obligation. En France, elle est réglementairement obligatoire pour les réseaux de distribution de gaz combustible en acier, car elle est la seule méthode garantissant la neutralisation de la corrosion sur le long terme.

Le principe consiste à faire de la canalisation à protéger la cathode d’une pile électrochimique géante. Pour ce faire, on installe dans le sol, à proximité de la canalisation, des anodes (dites « sacrificielles » si elles sont en un métal plus réducteur comme le zinc ou le magnésium, ou « à courant imposé » si un courant continu externe est appliqué). Ces anodes vont se corroder à la place de l’acier, « sacrifiant » leur matière pour préserver l’intégrité de l’ouvrage principal.

Pour être efficace sur 10 km, l’installation ne s’improvise pas. Elle nécessite une étude préalable approfondie de la résistivité du sol tout au long du tracé. Un sol argileux et humide n’aura pas le même comportement qu’un sol sableux et sec. Cette étude déterminera le type d’anodes, leur nombre et leur espacement optimal. Des points de mesure (prises de potentiel) doivent être installés à intervalles réguliers pour permettre de surveiller l’efficacité de la protection tout au long de la vie de l’ouvrage. Une protection cathodique bien dimensionnée et surveillée est l’assurance que la corrosion ne sera pas le facteur limitant de la durée de vie de votre canalisation.

Canalisation acier ou polyéthylène : laquelle pour un réseau de distribution basse pression ?

Le choix du matériau est l’un des arbitrages les plus structurants dans la conception d’un réseau de gaz. Historiquement, l’acier a été le matériau de référence pour sa grande résistance mécanique. Cependant, pour les réseaux de distribution modernes fonctionnant à basse ou moyenne pression, le Polyéthylène Haute Densité (PEHD) s’est imposé comme une solution de premier plan. Aujourd’hui, le Ministère de la Transition Écologique précise que les canalisations construites de nos jours sont essentiellement en polyéthylène.

Le principal atout du PEHD est sa totale immunité à la corrosion électrochimique. Contrairement à l’acier, il n’y a aucune interaction avec le sol, ce qui élimine de facto la nécessité d’une protection cathodique coûteuse et complexe à maintenir. Sa flexibilité est un autre avantage majeur : le PEHD peut absorber de légers mouvements de terrain sans rompre et permet l’utilisation de techniques de pose sans tranchée (forage dirigé), minimisant ainsi l’impact des chantiers. L’assemblage par électrosoudage crée des liaisons aussi résistantes que le tuyau lui-même, garantissant une étanchéité parfaite du réseau. La comparaison suivante met en lumière les arbitrages clés.

Si l’acier conserve sa pertinence pour les très hautes pressions ou les franchissements spécifiques nécessitant une rigidité extrême, le PEHD offre une solution plus durable et économique pour la grande majorité des réseaux de distribution. Sa durabilité intrinsèque et sa facilité de mise en œuvre en font le choix privilégié pour construire les réseaux de demain, conçus pour durer 50 ans et plus avec une maintenance réduite. La question de la compatibilité avec l’hydrogène est en cours de validation, mais les premiers résultats sont très prometteurs pour le PEHD.

L’erreur géotechnique qui a rompu 200 m de canalisation lors d’un tassement différentiel

Le choix d’un matériau performant comme le PEHD ne suffit pas à garantir la pérennité d’un réseau. La plus grande menace peut venir du sol lui-même. Le phénomène de retrait-gonflement des argiles (RGA) est l’un des risques géotechniques les plus sournois et destructeurs pour les infrastructures enterrées. En période de sécheresse, les sols argileux se rétractent, provoquant des tassements. À l’inverse, lors de fortes pluies, ils gonflent, exerçant des pressions considérables. Ces mouvements de terrain, souvent non uniformes (tassements différentiels), peuvent imposer des contraintes insupportables aux canalisations, jusqu’à leur rupture. En France, ce risque est loin d’être marginal : selon les données de la Macif, plus de 54% des maisons individuelles sont exposées, ce qui donne une idée de l’étendue des zones concernées pour les réseaux.

Ignorer ce risque, c’est s’exposer à des défaillances catastrophiques. Une étude géotechnique préalable n’est pas une dépense superflue, mais une assurance contre les défaillances futures. Elle permet d’identifier la nature des sols traversés et de qualifier le risque RGA. Dans les zones à risque, des mesures de conception spécifiques doivent être prises :

• Augmenter la flexibilité du remblai en utilisant des matériaux spécifiques (sable, etc.) autour de la canalisation.
• Adapter la profondeur d’enfouissement pour atteindre des couches de sol plus stables.
• Prévoir des joints de dilatation ou des boucles d’expansion pour absorber les mouvements.

L’erreur fatale est de considérer le sol comme un support inerte. Une vision systémique de la conception impose de voir la canalisation et le sol comme un couple indissociable dont l’interaction doit être maîtrisée pour garantir la durabilité de l’ouvrage.

Quand renouveler vos canalisations de gaz : après 40, 50 ou 60 ans d’exploitation ?

Déterminer le moment optimal pour renouveler une canalisation est une décision stratégique complexe qui ne peut se résumer à une simple date de péremption. Si les données techniques d’ENGIE indiquent une durée de vie théorique de plus de 50 ans pour des installations bien entretenues, la réalité du terrain est plus nuancée. La décision de renouvellement doit être le fruit d’une stratégie de gestion de patrimoine basée sur la connaissance fine du réseau, son historique et les risques associés.

Plusieurs facteurs doivent guider cette décision. Le matériau de la canalisation est le premier critère. Les anciens réseaux en fonte grise ou en tôle bitumée sont des cibles prioritaires pour le renouvellement en raison de leur fragilité et de leur sensibilité à la corrosion. Viennent ensuite l’âge de la canalisation, son historique de maintenance (nombre de fuites réparées), l’environnement dans lequel elle est installée (zone urbaine dense, risque géotechnique, etc.) et les coûts croissants de surveillance et d’intervention.

Plutôt que de se demander s’il faut renouveler après 40, 50 ou 60 ans, le gestionnaire de réseau doit mettre en place une approche basée sur le risque. Cela implique une cartographie précise de son patrimoine, une modélisation du vieillissement des différents segments et la définition de seuils d’intervention. Le renouvellement devient alors une action proactive pour maintenir un niveau de sécurité et de fiabilité constant, et non une réaction tardive à une défaillance.

Réseau maillé ou radial : quelle architecture pour une zone industrielle de 50 entreprises ?

Au-delà du matériau et de sa protection, l’architecture même du réseau est un pilier de sa durabilité et de sa fiabilité, surtout dans un contexte critique comme une zone industrielle. Le choix entre une architecture radiale (ou en arborescence) et une architecture maillée a des conséquences directes sur la résilience, la maintenance et les coûts d’investissement. L’enjeu est de taille : une coupure de gaz peut arrêter des process continus et engendrer des pertes financières colossales pour les entreprises.

L’architecture radiale est la plus simple et la plus économique à installer. Elle part d’un point d’alimentation principal et se divise en branches pour desservir les différents consommateurs. Son principal inconvénient est sa vulnérabilité : toute rupture ou intervention pour maintenance sur une branche principale entraîne la coupure de tous les clients situés en aval. C’est un point unique de défaillance.

L’architecture maillée, quant à elle, consiste à interconnecter les différentes artères du réseau, créant des boucles. Chaque point du réseau peut ainsi être alimenté par au moins deux chemins différents. Bien que plus coûteuse à l’installation, elle offre une résilience incomparable. En cas d’incident ou de maintenance sur un tronçon, il est possible de l’isoler tout en continuant à alimenter les clients par les autres chemins. La continuité de service, vitale pour l’industrie, est ainsi garantie. Le tableau suivant synthétise les critères de décision.

Pour une zone industrielle de 50 entreprises avec des process critiques (chimie, verrerie, agroalimentaire), l’investissement initial plus élevé d’un réseau maillé est largement justifié par la garantie de continuité de service. C’est un choix de conception qui intègre le risque opérationnel des clients finaux dans la stratégie de l’infrastructure.

Passages de gaines, portes, huisseries : où se cachent 90 % des fuites d’étanchéité ?

Si les fuites dans les bâtiments sont une préoccupation bien connue, les réseaux enterrés ont eux aussi leurs propres « passages de gaines » et « huisseries » : des points singuliers où les risques de défaillance se concentrent. Même avec le meilleur matériau et la meilleure conception, la chaîne n’est jamais plus solide que son maillon le plus faible. La réglementation impose d’ailleurs aux distributeurs un programme de recherche systématique de fuite sur l’ensemble du réseau avec une périodicité minimale de 4 ans. L’expérience montre que les fuites ne se produisent que très rarement sur une section droite et homogène de canalisation. Elles apparaissent quasi systématiquement au niveau de points singuliers.

Ces points de faiblesse sont les zones où la géométrie, les matériaux ou les contraintes changent. Ils représentent les véritables « talons d’Achille » d’un réseau. La connaissance et la surveillance de ces points sont essentielles pour une maintenance prédictive efficace et pour garantir la sécurité sur le long terme. Un réseau de 50 ans a vu se multiplier ces points au fil des extensions et des réparations. Identifier et auditer ces zones critiques est donc une priorité absolue pour tout gestionnaire de réseau.

Pour un réseau vieillissant, l’audit doit se concentrer sur ces zones spécifiques où les contraintes mécaniques, chimiques ou opérationnelles sont maximales. La checklist suivante propose un plan d’audit pour traquer les faiblesses potentielles avant qu’elles ne deviennent des défaillances critiques.

Une fuite est rarement un événement aléatoire ; c’est le symptôme d’une faiblesse préexistante au niveau d’un point singulier. Une stratégie de maintenance proactive ne consiste pas à attendre la détection d’une fuite, mais à inspecter méthodiquement ces points à risque pour anticiper les réparations.

Comment dimensionner un réseau de distribution pour alimenter une zone industrielle de 200 ha ?

Dimensionner un réseau pour une zone industrielle de 200 hectares ne consiste pas seulement à calculer les débits nécessaires aujourd’hui, mais à scénariser les besoins pour les 20 à 30 prochaines années. C’est l’exercice de prospective ultime, où la conception doit intégrer les évolutions probables de la consommation, de la production et de la nature même du gaz transporté. Un surdimensionnement excessif entraîne des coûts d’investissement inutiles, tandis qu’un sous-dimensionnement bridera le développement futur de la zone et nécessitera des renforcements coûteux.

La première étape est une analyse prospective des besoins. Il faut modéliser la consommation non seulement en fonction des entreprises déjà présentes, mais aussi en intégrant les prévisions du Plan Local d’Urbanisme intercommunal (PLUi) pour anticiper l’arrivée de nouveaux industriels. Il est crucial d’identifier les pics de consommation (saisonniers, journaliers) pour s’assurer que la pression minimale est garantie en tout point du réseau, en toute circonstance. Des outils de modélisation dynamique (comme SIMONE ou GASSYM) sont indispensables pour simuler ces scénarios complexes.

La seconde révolution à intégrer est la transition énergétique. Les réseaux de gaz ne sont plus unidirectionnels. L’objectif que vise GRDF est d’injecter 20% de gaz verts dans les réseaux d’ici 2030, et la tendance ne fera que s’accélérer. Le dimensionnement doit donc prévoir la capacité d’injection de biométhane produit localement (méthanisation agricole ou industrielle) ou même d’hydrogène à plus long terme. Cela implique de penser le réseau comme une plateforme énergétique bidirectionnelle et évolutive.

Pour appliquer ces principes, l’étape suivante consiste à intégrer cette approche systémique et prospective dans vos cahiers des charges et vos études préliminaires. C’est en posant les bonnes questions dès le début du projet que vous construirez un réseau non seulement conforme, mais véritablement durable pour les 50 prochaines années.
