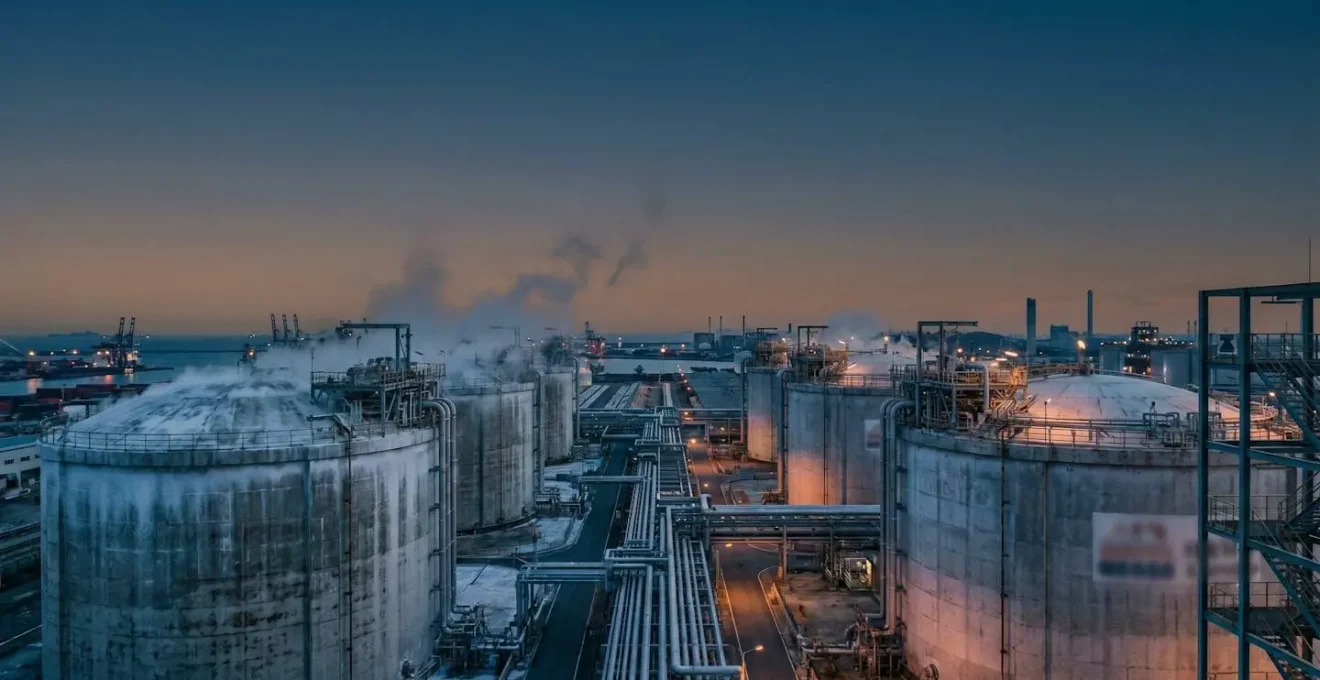

La réduction du volume du gaz par 600 n’est pas qu’un chiffre : c’est le résultat d’une maîtrise technologique complexe de la chaîne du froid cryogénique.
- Elle repose sur des cycles de réfrigération en cascade pour atteindre une température de -160°C, transformant le gaz en liquide.
- Son efficacité logistique dépend de l’ingénierie des matériaux, comme les membranes GTT, pour minimiser l’évaporation durant le transport.
Recommandation : L’optimisation des gains passe par un arbitrage technico-économique fin entre consommation énergétique, valorisation des pertes et choix des équipements.
Pour un ingénieur process ou un responsable logistique, le volume est une contrainte physique et économique incontournable. Gérer des gaz, par nature expansifs, représente un défi constant en termes de stockage et de transport. La réponse la plus courante, la compression, est une solution éprouvée mais elle atteint rapidement ses limites, tant en matière de pression maximale que de rentabilité sur de longues distances. Le ratio de réduction de volume reste modeste et le coût énergétique de la compression continue grimpe de manière non linéaire.
Face à cette impasse, une rupture technologique s’est imposée : ne plus chercher à contraindre le gaz, mais à le transformer. La véritable révolution n’est pas de compresser plus, mais de changer d’état physique par la liquéfaction. Le facteur de réduction de volume de 600, loin d’être un simple argument marketing, est le pivot d’une transformation systémique qui redéfinit l’ensemble de la chaîne logistique. Il ne s’agit plus seulement de tuyauterie et de compresseurs, mais d’une ingénierie de la cryogénie, de la science des matériaux et d’une gestion fine des bilans énergétiques.
Cet article décrypte les mécanismes physiques, les défis technologiques et les arbitrages d’ingénierie qui permettent cette prouesse. Nous analyserons comment atteindre et maintenir des températures cryogéniques, comment les innovations en matière d’isolation ont rendu le transport de GNL viable, et comment des choix de conception, comme celui entre des cuves à membrane ou à sphères, impactent directement la rentabilité d’une route maritime. Il s’agit de plonger au cœur de la physique et de l’ingénierie qui ont rendu le gaz naturel une énergie globale.
Sommaire : Les secrets d’ingénierie derrière la logistique du gaz liquéfié
- Le gaz liquéfié est-il plus dangereux que le gaz comprimé : vrai ou faux ?
- Comment liquéfier 100 tonnes de gaz naturel par jour dans une unité industrielle ?
- Comment atteindre -160°C pour liquéfier le gaz naturel en conditions industrielles ?
- La mauvaise isolation qui fait évaporer 30 % de votre GNL avant utilisation
- Comment réduire de 20 % la consommation énergétique de votre unité de liquéfaction ?
- Pourquoi l’industrie électronique utilise-t-elle 90 % d’azote sous forme liquide ?
- Méthanier à membrane ou à sphères : lequel pour une route Méditerranée-Asie ?
- Comment un méthanier transporte-t-il 150 000 m³ de GNL à -160°C sur 10 000 km ?
Le gaz liquéfié est-il plus dangereux que le gaz comprimé : vrai ou faux ?
L’idée que le gaz naturel liquéfié (GNL) serait intrinsèquement plus dangereux que sa forme comprimée est une simplification qui ignore la réalité de la gestion des risques industriels. En France, les accidents liés au gaz, qu’ils soient domestiques ou industriels, sont rigoureusement suivis et analysés, avec en moyenne 60 accidents domestiques et 20 accidents industriels par an selon l’INERIS. La dangerosité ne provient pas de l’état du gaz, mais de la maîtrise de ses conditions de stockage et de manipulation. À pression atmosphérique, le GNL n’est ni explosif ni inflammable. Le risque principal est lié à sa température extrêmement basse (-160°C) et à une potentielle regazéification rapide en cas de fuite, formant un nuage inflammable.
Cependant, la gestion de ces risques est au cœur de la conception des installations. La dangerosité potentielle est contenue par une ingénierie de sécurité de très haut niveau, dictée par des réglementations strictes comme la directive Seveso en Europe. L’arbitrage n’est donc pas entre « dangereux » et « sûr », mais entre différents types de risques et les parades technologiques et procédurales associées. Le gaz comprimé présente des risques de projectiles et d’explosion liés à la haute pression, tandis que le GNL présente des risques cryogéniques et de dispersion. La maîtrise de ces derniers est une science parfaitement codifiée.
Étude de cas : La gestion des risques au terminal méthanier de Fos Cavaou
Le terminal méthanier de Fos Cavaou, exploité par Elengy dans les Bouches-du-Rhône, est un exemple concret de cette maîtrise. Situé au cœur d’une vaste zone industrielle de 7000 hectares regroupant 17 sites classés ICPE (Installation Classée pour la Protection de l’Environnement), le site est soumis à des contrôles drastiques. L’étude de dangers, supervisée par la DREAL (Direction Régionale de l’Environnement, de l’Aménagement et du Logement), détaille précisément les systèmes de confinement double, les bassins de rétention, les capteurs de gaz, les rideaux d’eau haute pression et les procédures d’urgence. Cette approche systémique démontre que la sécurité du GNL ne repose pas sur une absence de risque, mais sur une culture de la prévention et une multiplication des barrières de sécurité, rendant un accident majeur extrêmement improbable.
Comment liquéfier 100 tonnes de gaz naturel par jour dans une unité industrielle ?
Liquéfier une telle masse de gaz naturel au quotidien, qu’il soit fossile ou renouvelable (biométhane), ne s’improvise pas. Cela requiert un procédé industriel précis et optimisé, qui s’adapte désormais même à des échelles plus modestes que les immenses usines d’export. La clé réside dans une séquence d’opérations parfaitement maîtrisée, transformant un gaz brut en un liquide cryogénique pur et transportable. Ce processus n’est plus l’apanage des géants de l’énergie et se déploie maintenant jusqu’au cœur des territoires agricoles pour valoriser le biogaz.
Le projet pilote de Sublime Énergie à Plélo, dans les Côtes-d’Armor, illustre cette décentralisation. La start-up française, issue de l’École des Mines ParisTech, a développé une technologie de liquéfaction directement à la ferme. Cette innovation permet aux petites unités de méthanisation, qui ne sont pas raccordées au réseau gazier, de transformer leur biogaz en bioGNL, un carburant stockable et transportable. Ce cas d’école montre que la liquéfaction devient une solution logistique viable même pour des productions décentralisées.
Le processus de valorisation, inspiré par la « tournée du laitier », suit un schéma logistique rigoureux. L’objectif est de collecter le bioGNL de plusieurs sites de production pour le massifier avant son injection dans le réseau ou son utilisation comme carburant. Voici les étapes fondamentales de ce procédé :
- Épuration du biogaz : C’est la première étape cruciale. Il faut retirer toutes les impuretés, notamment le H₂S (sulfure d’hydrogène) et surtout le CO₂ (dioxyde de carbone) pour obtenir du biométhane pur.
- Compression : Le biométhane épuré est ensuite comprimé pour préparer la phase de refroidissement.
- Refroidissement cryogénique : Le gaz est refroidi progressivement, souvent via un cycle frigorifique, jusqu’à atteindre sa température de liquéfaction aux alentours de -160°C.
- Stockage cryogénique : Le bioGNL est stocké sur site dans une citerne cryogénique mobile, parfaitement isolée.
- Transport logistique : Un camion-citerne collecte le liquide 2 à 3 fois par semaine pour le transporter vers un point central de valorisation.
- Récupération de l’agent de portage : Les systèmes modernes prévoient la récupération des fluides utilisés dans le processus pour optimiser les coûts.
Comment atteindre -160°C pour liquéfier le gaz naturel en conditions industrielles ?
Atteindre et maintenir la température de -160°C, point de bascule où le méthane passe de l’état gazeux à l’état liquide, est le cœur du réacteur de toute chaîne GNL. Cette prouesse cryogénique n’est pas le fruit d’une simple réfrigération, mais d’un processus en cascade, énergivore et hautement optimisé, qui constitue l’un des principaux postes de coût (CAPEX et OPEX) d’une usine de liquéfaction. La physique fondamentale exige de retirer une quantité considérable d’énergie thermique au gaz pour ralentir ses molécules jusqu’à ce qu’elles se condensent.
La stratégie la plus répandue dans les grandes unités industrielles repose sur un cycle de réfrigération en cascade. L’idée est d’utiliser plusieurs fluides réfrigérants ayant des points d’ébullition différents pour abaisser la température par paliers successifs. Chaque cycle de réfrigération « prépare le terrain » pour le suivant, dans une descente thermique contrôlée. Comme le souligne l’analyse technique de Sirenergies, une autorité en la matière, ce processus est méticuleusement orchestré.
La liquéfaction est réalisée en abaissant progressivement la température au moyen d’un échangeur thermique avec l’eau de mer puis avec trois fluides réfrigérants : propane, éthylène et méthane.
– Sirenergies, Article technique sur le GNL
Concrètement, le processus se déroule ainsi : un premier échangeur thermique utilise une source froide « gratuite » comme l’eau de mer pour un premier refroidissement. Ensuite, le gaz naturel entre dans une série d’échangeurs où il est mis en contact thermique (sans mélange) avec les cycles réfrigérants. Le propane liquéfié refroidit le gaz à environ -35°C. Puis, l’éthylène prend le relais pour l’amener vers -100°C. Enfin, un dernier cycle utilisant le méthane lui-même permet d’atteindre la cible finale de la liquéfaction du gaz naturel qui nécessite d’atteindre -160°C. Chaque fluide réfrigérant est dans son propre circuit fermé, où il est comprimé, refroidi, détendu pour produire du froid, puis réchauffé avant de recommencer le cycle.
La mauvaise isolation qui fait évaporer 30 % de votre GNL avant utilisation
L’affirmation selon laquelle 30% du GNL s’évapore est une provocation qui souligne une réalité physique incontournable : aucune isolation n’est parfaite. La moindre intrusion de chaleur dans une cuve à -160°C provoque l’ébullition d’une partie du liquide, qui redevient gaz. Ce phénomène, appelé « Boil-Off Gas » (BOG), est l’ennemi numéro un de la logistique du GNL. Pendant des décennies, des taux d’évaporation de 0,15% par jour étaient la norme, ce qui sur un trajet de 20 jours pouvait effectivement entraîner une perte de 3% de la cargaison, un chiffre non négligeable. Cependant, l’idée d’une perte de 30% relève aujourd’hui du mythe, grâce aux avancées technologiques spectaculaires dans le domaine de l’isolation cryogénique, un domaine où l’ingénierie française excelle.
Le leader mondial incontesté de cette technologie est l’entreprise française GTT (Gaztransport & Technigaz), qui, selon plusieurs sources concordantes, équipe plus de 95% du marché mondial des cuves de méthaniers. Plutôt que des cuves sphériques autoportantes, GTT a développé une technologie de cuves à membranes cryogéniques qui tapissent l’intérieur de la double coque du navire. Ces membranes, d’une épaisseur de quelques millimètres seulement, sont constituées d’un alliage de fer et de nickel à très faible coefficient de dilatation thermique (Invar), et sont associées à des caissons d’isolation ultra-performants.
L’efficacité de ces systèmes est telle qu’ils ont drastiquement réduit les pertes. Les technologies les plus récentes comme le système Mark III Flex de GTT affichent un taux d’évaporation garanti (Boil-Off Rate) de seulement 0,080% du volume par jour. Sur un trajet de 20 jours, la perte est donc réduite à environ 1,6%, soit moitié moins que les anciennes technologies. De plus, ce BOG n’est plus une perte sèche : il est aujourd’hui récupéré et utilisé comme combustible par les moteurs des méthaniers, qui sont de plus en plus souvent à bicarburation (GNL/fioul), améliorant encore le bilan économique et environnemental du transport.
Comment réduire de 20 % la consommation énergétique de votre unité de liquéfaction ?
La liquéfaction est un processus énergivore par nature. L’enjeu pour tout ingénieur est donc de minimiser l’OPEX en optimisant le bilan énergétique de l’unité. Une réduction de 20% de la consommation électrique des compresseurs et des cycles de froid n’est pas un objectif irréaliste ; elle est le fruit d’une conception intelligente et d’une série d’optimisations ciblées. C’est un arbitrage technico-économique permanent entre l’investissement initial et les économies d’exploitation sur le long terme. Le gain principal reste bien sûr la transformation logistique : une fois liquide, le gaz naturel liquéfié devient 600 fois moins volumineux, ce qui justifie l’investissement énergétique initial.
Pour atteindre une telle performance, il faut agir sur plusieurs leviers, de la conception initiale du procédé à son pilotage en temps réel. Chaque watt économisé sur le cycle de réfrigération se traduit par une amélioration directe de la rentabilité. Il ne s’agit pas d’une unique solution miracle, mais d’une accumulation de bonnes pratiques d’ingénierie. Les concepteurs d’unités de liquéfaction, qu’elles soient à grande échelle ou des modules compacts pour le biométhane, travaillent sur des optimisations très concrètes.
Plan d’action : Votre audit énergétique pour une unité de liquéfaction
- Optimisation thermodynamique : La température de liquéfaction doit être finement ajustée. Pour le biogaz par exemple, il faut opérer dans la fenêtre idéale entre le point de liquéfaction du biométhane et celui du CO₂ résiduel pour éviter la formation de « neige carbonique » qui pourrait boucher les échangeurs.
- Intégration thermique : Récupérer et valoriser toute source de chaleur ou de froid disponible. Cela peut inclure l’utilisation de la chaleur fatale d’un procédé industriel voisin pour le pré-traitement du gaz, ou l’emploi d’eau de mer comme premier étage de refroidissement « gratuit ».
- Dimensionnement du cycle de froid : Le choix et le dimensionnement du cycle de réfrigération en cascade (propane, éthylène, méthane) doivent être précisément adaptés au volume à traiter et aux conditions ambiantes. Un surdimensionnement entraîne une surconsommation, un sous-dimensionnement une perte de production.
- Valorisation du Boil-Off Gas (BOG) : Le gaz qui s’évapore naturellement du stockage cryogénique ne doit pas être une perte. Il doit être récupéré et valorisé, soit en le réinjectant dans le processus, soit en l’utilisant comme combustible pour alimenter les compresseurs du cycle de froid ou un groupe électrogène.
- Pilotage avancé (APC) : Implémenter un système de contrôle de processus avancé (Advanced Process Control) permet d’ajuster en continu les paramètres de fonctionnement (pressions, températures, débits) en fonction des conditions extérieures (température de l’air, de l’eau) pour toujours opérer au point d’efficacité énergétique optimal.
Pourquoi l’industrie électronique utilise-t-elle 90 % d’azote sous forme liquide ?
La question du transport de l’azote pour l’industrie électronique est un excellent parallèle pour comprendre la logique de la liquéfaction. L’industrie des semi-conducteurs a besoin d’énormes quantités d’azote ultra-pur, non pas pour sa température, mais pour son inertie chimique. Il sert à créer une atmosphère protectrice autour des « wafers » de silicium pour empêcher toute oxydation ou contamination durant les étapes de fabrication. Transporter cet azote sous forme gazeuse, même comprimée, serait un cauchemar logistique et économique. La seule solution viable est la liquéfaction, qui permet de transporter et de stocker sur site des volumes massifs de manière compacte.
La logique est donc la même que pour le GNL : la liquéfaction est avant tout une technologie de densification logistique. Ce qui est vrai pour l’azote l’est aussi pour l’oxygène médical, l’argon pour la soudure, ou le biométhane. Le besoin commun est de transporter un gaz pur en grande quantité. Des acteurs majeurs comme Air Liquide ont ainsi développé une expertise dans la conception d’unités de production et de liquéfaction adaptées à chaque besoin, proposant des solutions clés en main. Celles-ci incluent non seulement la liquéfaction mais aussi toute la chaîne amont d’épuration.
Pour le biométhane par exemple, qui vise à être utilisé comme carburant ou injecté dans le réseau, la pureté est aussi un critère essentiel. Les systèmes d’épuration membranaire, comme ceux développés par Air Liquide, visent une pureté de 96,5 % à 99 % de CH4, en retirant le CO₂ et autres impuretés. C’est seulement après cette étape de purification que la liquéfaction a un sens. L’industrie électronique a donc simplement été pionnière dans l’adoption d’un modèle logistique – la livraison de gaz liquéfié ultra-pur par camion-citerne – qui se généralise aujourd’hui à d’autres secteurs pour les mêmes raisons d’efficacité et de rentabilité.
Méthanier à membrane ou à sphères : lequel pour une route Méditerranée-Asie ?
Le choix de la technologie de confinement pour un méthanier n’est pas anodin, surtout pour un trajet aussi long et stratégique qu’une route entre la Méditerranée et l’Asie, via le canal de Suez. Cet arbitrage technico-économique a des implications directes sur la capacité d’emport, l’efficacité énergétique et même la compatibilité avec les terminaux portuaires. Historiquement, deux grandes technologies se sont affrontées : les cuves sphériques (système Moss, Norvège) et les cuves à membranes (système GTT, France). Si les sphères blanches des méthaniers Moss sont iconiques, la réalité du marché est sans appel : la technologie française à membranes a quasiment tout balayé sur son passage.
La technologie française GTT détient aujourd’hui plus de 95% du marché mondial des cuves de méthaniers en commande. Cette domination n’est pas le fruit du hasard mais d’avantages techniques décisifs, particulièrement pertinents pour les routes maritimes à fort volume. Pour une route Méditerranée-Asie, où chaque mètre cube compte, le choix de la membrane s’impose comme une évidence économique.
La comparaison technique entre les deux systèmes met en lumière les raisons de cette suprématie. Les cuves sphériques, bien que robustes, entraînent une perte de volume importante en raison des espaces perdus entre les sphères et la coque rectangulaire du navire. Les cuves à membranes, elles, épousent parfaitement la forme de la coque, maximisant le volume de GNL transporté pour une taille de navire donnée.
| Critère | Méthanier à membrane (GTT) | Méthanier à sphères (Moss) |
|---|---|---|
| Volume utile | Optimisé (forme prismatique) | Pénalisé (espaces perdus) |
| Capacité maximale | Jusqu’à 267 000 m³ (Q-Max) | Limité à 150 000 m³ |
| Taux évaporation (BOR) | 0,07-0,08% par jour | 0,10-0,15% par jour |
| Compatibilité ports méditerranéens | Excellente (Fos-sur-Mer, hubs asiatiques) | Limitée (infrastructure adaptée requise) |
| Origine technologie | France (Saint-Rémy-lès-Chevreuse) | Norvège |
| Part de marché 2024 | 95% | 5% |
À retenir
- La liquéfaction est un changement de paradigme logistique qui transforme un produit local en une commodité globale, et non une simple compression.
- La maîtrise du « Boil-Off Gas » (BOG) via une isolation de pointe, comme la technologie à membranes GTT, est la clé de la rentabilité du transport sur longue distance.
- L’efficacité énergétique du processus de liquéfaction dépend d’un cycle de réfrigération optimisé et de la valorisation de chaque source de chaleur ou de froid disponible.
Comment un méthanier transporte-t-il 150 000 m³ de GNL à -160°C sur 10 000 km ?
Le transport de 150 000 m³ de GNL – l’équivalent de la consommation annuelle de gaz d’une ville de 50 000 habitants – sur des milliers de kilomètres est l’aboutissement de toute la chaîne de valeur cryogénique. Le méthanier n’est pas un simple navire-citerne ; c’est une usine flottante thermosensible, une merveille d’ingénierie où chaque composant, de la coque à l’hélice, est conçu autour de la contrainte principale : maintenir une cargaison à -160°C en toute sécurité. C’est la somme des innovations en liquéfaction, en isolation et en construction navale qui rend cette prouesse possible.
Le succès de cette logistique repose sur une infrastructure portuaire adaptée. Le terminal méthanier de Montoir-de-Bretagne, opéré par Elengy et en service depuis 1980, en est un parfait exemple. Leader européen des opérations de transbordement (ship-to-ship), il est capable d’accueillir les plus grands méthaniers du monde, les Q-Max, longs de 345 mètres et transportant jusqu’à 267 000 m³ de GNL. Ces terminaux sont les points nodaux d’un réseau mondial, permettant de décharger, stocker et regazéifier le GNL, ou de le transférer sur des navires plus petits pour une distribution régionale.
Au cœur du navire lui-même se trouve la technologie qui a tout changé : les membranes cryogéniques. Comme le décrit poétiquement la presse spécialisée, ces systèmes développés par GTT depuis les années 1960 en région parisienne ne sont pas de simples réservoirs. Ce sont des « peaux techniques ultra-sophistiquées », combinant des couches métalliques d’Invar de moins d’un millimètre et des isolants haute performance. Cette « seconde peau » tapisse l’intérieur de la coque structurelle du navire, formant une barrière thermique continue et flexible, capable d’absorber les contraintes thermiques et les mouvements de la coque en mer. C’est cette ingénierie des matériaux, couplée à la valorisation du Boil-Off Gas pour la propulsion, qui permet aux méthaniers de traverser les océans de manière efficace et rentable.
L’évaluation de chaque maillon de cette chaîne cryogénique, de la production au stockage final, en passant par le choix de la technologie de transport, est donc l’étape déterminante pour concevoir une solution logistique performante et économiquement viable.
