Comment les gazoducs acheminent-ils le gaz naturel sur 5 000 km sans perte de pression ?

La question de l’acheminement du gaz naturel sur des milliers de kilomètres, en apparence sans perte de pression, est un paradoxe qui fascine les ingénieurs. L’image d’un simple tuyau d’acier, aussi robuste soit-il, ne suffit pas à expliquer comment un fluide compressible peut traverser des continents tout en conservant son énergie. En réalité, cette perception d’un flux sans effort masque une lutte permanente contre les lois de la physique. Le transport par gazoduc n’est pas un processus passif ; c’est un système dynamique, presque vivant, où chaque section du réseau doit être gérée, surveillée et activement maintenue sous tension.

Les approches conventionnelles se concentrent souvent sur la résistance des matériaux ou la pression initiale. Or, l’enjeu fondamental n’est pas d’empêcher les pertes de charge, qui sont physiquement inévitables, mais de les anticiper et de les compenser avec une précision chirurgicale. Dans un contexte énergétique où les flux peuvent s’inverser, comme l’a démontré la crise de 2022 en Europe, la gestion d’un gazoduc devient un exercice d’équilibriste. La véritable clé ne réside pas dans la force brute du conduit, mais dans l’intelligence du système qui l’entoure : un maillage de stations de compression, de capteurs et d’algorithmes prédictifs.

Cet article propose une analyse technique des solutions opérationnelles qui permettent de relever ce défi. Nous décrypterons les mécanismes de compensation de pression, les technologies de surveillance de l’intégrité structurelle et les stratégies d’optimisation qui garantissent la fiabilité et l’efficacité des plus grandes artères énergétiques mondiales, en prenant appui sur les spécificités du réseau français, devenu un pivot en Europe.

Pour comprendre en détail comment ces infrastructures critiques fonctionnent, cet article est structuré autour des questions opérationnelles clés que se pose tout ingénieur ou exploitant de réseau. Le sommaire ci-dessous vous guidera à travers les différents aspects de la gestion, de la maintenance et de l’optimisation des gazoducs.

Les gazoducs face au GNL : pourquoi 60 % du gaz européen transite encore par pipelines ?

La crise énergétique de 2022 a propulsé le Gaz Naturel Liquéfié (GNL) sur le devant de la scène, le présentant comme la solution miracle à la dépendance envers les gazoducs russes. En France, cette tendance a été spectaculaire, avec une augmentation de +102% des flux de GNL, passés de 183 TWh en 2021 à 370 TWh. Cependant, cette explosion des importations maritimes n’a pas rendu les pipelines obsolètes ; elle a au contraire révélé leur rôle crucial dans la redistribution de ce même gaz sur le continent. Les gazoducs et le GNL ne sont pas des concurrents mais les deux facettes d’un système énergétique européen intégré et flexible.

L’exemple le plus marquant de cette synergie est l’inversion des flux gaziers entre la France et l’Allemagne. Historiquement, le gaz circulait d’est en ouest. En 2022, des travaux d’adaptation sur le point d’interconnexion d’Obergailbach ont permis d’exporter du gaz vers l’Allemagne, faisant de la France un hub de transit pour le GNL américain et qatari. Cette manœuvre technique, impossible sans un réseau de transport terrestre robuste, démontre que les gazoducs sont l’épine dorsale qui assure la solidarité énergétique européenne, en acheminant le gaz depuis les terminaux méthaniers vers les centres de consommation enclavés.

Malgré la montée en puissance du GNL, les pipelines conservent des avantages structurels : un coût d’acheminement plus faible sur de longues distances terrestres, une plus grande fiabilité et des volumes massifs et constants. Alors que la part du gaz russe est passée de 45% à environ 19% dans les importations de l’UE entre 2021 et 2024, le réseau de gazoducs intra-européen reste l’outil indispensable pour répartir les nouvelles sources d’approvisionnement et garantir la sécurité du continent.

Comment surveiller l’intégrité de 1 000 km de gazoduc avec des capteurs intelligents ?

Assurer l’intégrité structurelle d’un réseau de gazoducs s’étendant sur des milliers de kilomètres est un défi majeur. La simple inspection visuelle est impossible pour des canalisations enterrées. La solution réside dans l’utilisation de « racleurs intelligents » (ou *smart pigs* en anglais), des robots sophistiqués qui parcourent l’intérieur des pipelines, propulsés par le flux de gaz lui-même. Ces dispositifs ne se contentent pas de nettoyer la conduite ; ils l’auscultent de l’intérieur avec une précision millimétrique, agissant comme un scanner médical pour l’acier.

Ces capteurs embarqués utilisent principalement deux technologies. La première est l’inspection par fuite de flux magnétique (MFL – Magnetic Flux Leakage), qui consiste à générer un puissant champ magnétique autour de la paroi du tube. Toute anomalie (corrosion, fissure, perte d’épaisseur) perturbe ce champ, et les capteurs détectent ces variations, permettant de cartographier les défauts. La seconde est l’inspection par ultrasons (UT – Ultrasonic Testing), où des transducteurs émettent des ondes sonores à haute fréquence. En mesurant le temps de trajet de l’écho, il est possible de déterminer l’épaisseur exacte de la paroi et de détecter des défauts internes ou externes avec une grande fiabilité.

Les données collectées par ces racleurs sont colossales. Elles sont géolocalisées avec précision grâce à des odomètres et des marqueurs de surface, puis analysées par des logiciels spécialisés qui créent un jumeau numérique de la canalisation. Cette approche de maintenance prédictive permet aux exploitants d’identifier les zones à risque bien avant qu’elles ne deviennent critiques, de planifier les interventions de réparation de manière ciblée et d’optimiser les coûts de maintenance. C’est cette capacité à « voir » l’invisible qui garantit la sécurité et la longévité de ces infrastructures critiques sur des décennies.

Comment maintenir la pression du gaz constant sur 3 000 km de gazoduc ?

Le transport de gaz sur une longue distance se heurte à un phénomène physique incontournable : les pertes de charge. À mesure que le gaz s’écoule, les frottements contre les parois internes de la canalisation le ralentissent et diminuent sa pression. La solution pour contrer cet effet n’est pas d’éliminer les pertes, mais de les compenser activement et périodiquement. Ce rôle est dévolu aux stations de compression, véritables « cœurs » du réseau de transport, qui redonnent au gaz l’énergie nécessaire pour poursuivre son chemin.

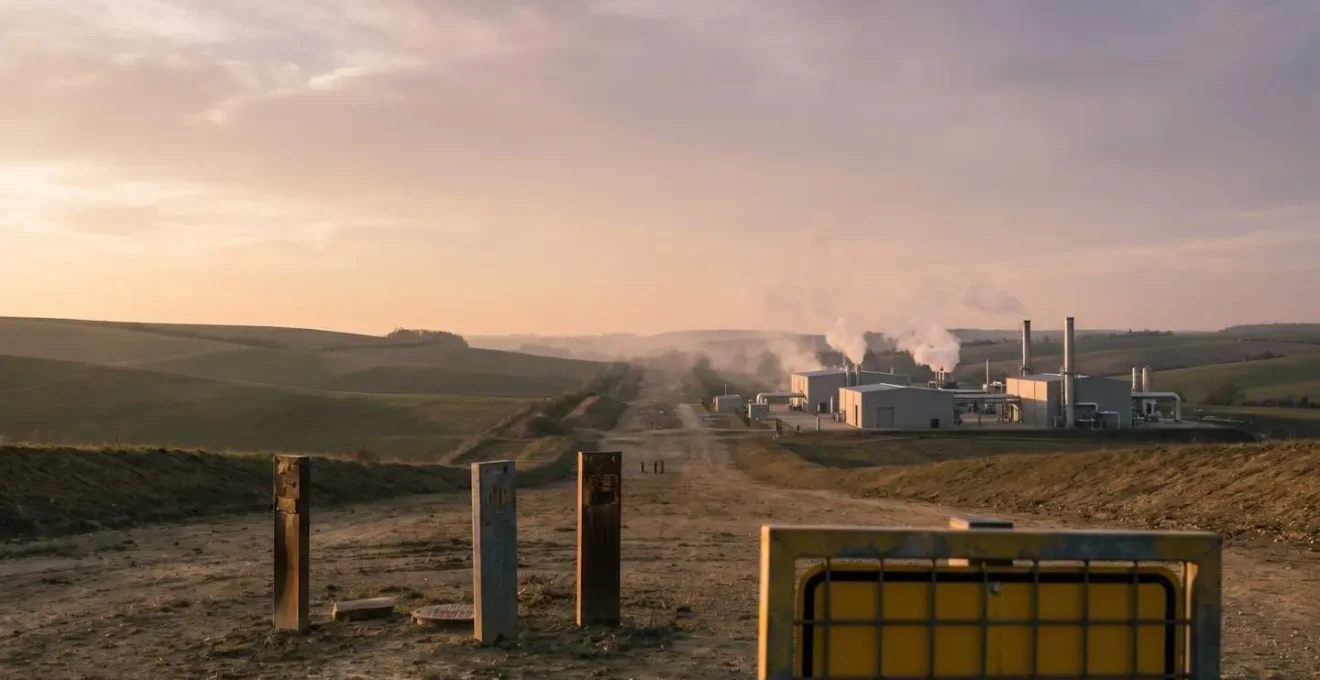

Ces stations sont stratégiquement implantées le long du tracé du gazoduc. Sur le réseau de GRTgaz en France, par exemple, on compte 26 stations de compression espacées tous les 100 à 200 km. Dans chaque station, une partie du gaz transporté est prélevée pour alimenter de puissantes turbines (ou de plus en plus, des compresseurs électriques) qui aspirent le gaz à basse pression en entrée de station et le recompriment à la pression de service requise (généralement entre 60 et 80 bars) avant de le réinjecter dans la section suivante du pipeline. Ce processus est répété en cascade sur toute la longueur du réseau.

La gestion de la pression n’est donc pas statique. C’est un équilibre dynamique orchestré par un centre de répartition national (le « dispatching »), qui ajuste en temps réel la puissance de chaque station en fonction des volumes de gaz à transporter et de la demande des consommateurs. L’acheminement du gaz n’est pas un long fleuve tranquille, mais une série de « sauts » énergétiques calculés pour que le gaz arrive à destination avec la pression adéquate.

La corrosion négligée qui a provoqué la rupture d’un gazoduc et 20 M€ de dégâts

Si les pertes de charge sont un ennemi prévisible combattu par la compression, la corrosion est un adversaire silencieux et insidieux qui menace l’intégrité même du gazoduc. Une canalisation en acier, même de haute qualité et enterrée, est sujette à des processus d’oxydation, tant à l’extérieur (agression du sol, courants vagabonds) qu’à l’intérieur (présence de traces d’humidité ou de composés soufrés dans le gaz). Une corrosion non détectée ou sous-estimée peut réduire l’épaisseur de la paroi jusqu’au point de rupture, avec des conséquences catastrophiques.

Le scénario d’une rupture est dramatique : une décompression explosive, un risque d’inflammation majeur et des dégâts environnementaux et matériels considérables. Des incidents passés, bien que rares grâce aux normes de sécurité strictes, ont montré que les coûts directs et indirects d’une rupture peuvent se chiffrer en dizaines de millions d’euros, sans compter l’impact sur l’approvisionnement et l’image de l’opérateur. La négligence en matière de corrosion n’est pas une option. C’est pourquoi la lutte contre la corrosion est au cœur de la stratégie de maintenance des exploitants de réseaux.

Deux lignes de défense principales sont déployées. La première est la protection cathodique, un système électrochimique qui consiste à appliquer un faible courant électrique continu sur la canalisation. Ce courant transforme la conduite en cathode d’une pile électrolytique, empêchant ainsi l’acier de se corroder. La seconde ligne de défense est l’inspection régulière par les racleurs intelligents, comme vu précédemment. Selon Wikipédia, « une auscultation exhaustive des gazoducs se fait par une inspection interne utilisant des robots ou racleurs instrumentés ». Ces inspections permettent de détecter les zones de corrosion naissante, de mesurer leur profondeur et leur étendue, et de décider si une intervention est nécessaire, allant d’une simple surveillance renforcée à l’excavation et la réparation de la section endommagée.

Comment réduire les pertes de charge de 15 % dans un gazoduc existant ?

Optimiser un gazoduc existant pour réduire les pertes de charge est un enjeu économique et écologique majeur. Moins de pertes de charge signifie moins d’énergie consommée par les stations de compression, et donc une réduction des coûts d’exploitation et des émissions de gaz à effet de serre. Bien qu’une réduction de 15% soit un objectif ambitieux, plusieurs leviers techniques peuvent être actionnés pour s’en approcher. Le gaz circulant à environ 30 km/h sous des pressions de 30 à 80 bars, le moindre gain d’efficacité se traduit par des économies substantielles sur des milliers de kilomètres.

L’approche la plus directe est d’agir sur le principal coupable du frottement : l’état de surface interne de la canalisation. Au fil du temps, des dépôts (hydrates, paraffines, poussières) peuvent s’accumuler et augmenter la rugosité de la paroi, ce qui accroît les pertes de charge. Un nettoyage régulier par racleurs (*cleaning pigs*) permet de restaurer une surface lisse et de maintenir un coefficient de friction optimal. C’est l’équivalent d’un détartrage pour le pipeline.

Au-delà du nettoyage, l’optimisation passe par une gestion plus fine du réseau. L’installation de compresseurs électriques nouvelle génération, plus efficaces et moins polluants que les anciennes turbines à gaz, est une piste de fond. De même, une surveillance continue des flux et des pressions via des systèmes numériques permet d’ajuster en temps réel le fonctionnement des stations de compression pour qu’elles opèrent à leur point de rendement maximal. Il s’agit de ne fournir que la puissance strictement nécessaire, au bon moment et au bon endroit. L’optimisation est un travail de dentelle à l’échelle d’un continent.

Méthanier à membrane ou à sphères : lequel pour une route Méditerranée-Asie ?

Le choix de la technologie de confinement du GNL sur un méthanier n’est pas anodin. Il dépend de nombreux facteurs : coût de construction, efficacité thermique, comportement en mer et contraintes opérationnelles du terminal. Pour une route longue comme Méditerranée-Asie, qui implique des conditions de mer variées et une recherche d’optimisation économique maximale, l’arbitrage entre les systèmes à membranes et les systèmes à sphères est crucial. La France, devenue en 2024 le premier importateur de GNL en Europe avec 18,04 Mt, est au cœur de ces enjeux technologiques via ses entreprises spécialisées.

Les méthaniers à sphères (type Moss) sont facilement reconnaissables à leurs grandes cuves sphériques semi-apparentes. Leur principal avantage est leur robustesse structurelle. Les sphères sont indépendantes de la coque du navire, ce qui les rend moins sensibles aux contraintes et aux déformations. Cependant, leur forme ne permet pas d’optimiser le volume de la coque, ce qui se traduit par une capacité de transport légèrement inférieure pour une taille de navire donnée.

À l’inverse, les méthaniers à membranes (dont la technologie française GTT est le leader mondial) utilisent des cuves prismatiques qui épousent la forme de la coque du navire. Cette conception maximise le volume de GNL transporté. Les membranes fines en Invar (un alliage à très faible dilatation thermique) assurent l’étanchéité, tandis que des caissons isolants en contreplaqué et perlite supportent la pression et assurent l’isolation thermique. Bien que plus efficaces en termes de volume, ils demandent une construction plus complexe et sont plus sensibles aux phénomènes de « sloshing » (ballottement du liquide) dans les cuves partiellement remplies, un facteur important pour les longues traversées. Pour une route comme Méditerranée-Asie, la plus grande capacité des navires à membranes offre généralement un avantage économique décisif, expliquant leur domination sur le marché actuel.

Pourquoi enterrer les canalisations de gaz plutôt que les installer en aérien ?

La quasi-totalité du réseau de transport de gaz à haute pression est enterrée, une décision qui peut sembler contre-intuitive au vu des coûts de terrassement et de la complexité des travaux. Pourtant, cet arbitrage en faveur de l’enfouissement répond à des impératifs critiques de sécurité, de protection et d’acceptabilité publique. L’installation en aérien est réservée à des cas très spécifiques, comme la traversée de zones désertiques ou de terrains rocheux où l’excavation est impossible.

Le premier argument est la sécurité. Selon les normes d’implantation, les gazoducs sont enfouis à environ 1 mètre de profondeur dans les zones habitées ou agricoles. Cette profondeur met la canalisation hors de portée des activités humaines courantes (labours agricoles, petits travaux de terrassement) et la protège des agressions externes accidentelles (choc avec un engin de chantier) ou malveillantes. Un pipeline aérien serait bien plus vulnérable aux impacts, au vandalisme et aux risques climatiques (tempêtes, chutes d’arbres).

L’enfouissement offre également une protection naturelle à la conduite. Le sol agit comme un isolant thermique, limitant les variations de température de l’acier et donc les contraintes de dilatation. Il assure également une stabilité mécanique sur toute la longueur du tube. Enfin, l’aspect de l’acceptabilité est non négligeable. Un réseau de milliers de kilomètres de tuyaux d’acier de grand diamètre serpentant à travers le paysage serait visuellement et écologiquement inacceptable pour les populations. L’enfouissement permet une intégration discrète dans l’environnement. Comme le résume l’encyclopédie Wikipédia, « les gazoducs sont en majorité terrestres, soit enfouis à environ un mètre de profondeur dans les zones habitées, soit posés à même le sol en zone désertique, ou en zone à sol dur ». Le surcoût initial de l’enfouissement est donc largement compensé par les gains à long terme en matière de sécurité, de durabilité et de préservation du paysage.

Comment diversifier vos sources d’approvisionnement en gaz pour garantir la continuité industrielle ?

Pour un industriel, la garantie de la continuité d’approvisionnement en gaz est une condition sine qua non de la production. La crise de 2022 a douloureusement rappelé les risques liés à une trop forte dépendance à une seule source ou une seule voie d’acheminement. La diversification est devenue un impératif stratégique. Cette diversification s’opère à deux niveaux : macroscopique, par la multiplication des pays et des routes d’importation, et local, par le développement de sources de production décentralisées.

Au niveau macroscopique, la stratégie de la France et de l’Europe a consisté à remplacer massivement le gaz russe par du GNL provenant de diverses origines. Le tableau ci-dessous, basé sur les données du premier semestre 2024, montre bien cette nouvelle répartition. Si les États-Unis sont devenus le fournisseur dominant, la part des autres acteurs (Algérie, Qatar, Norvège, Nigéria) témoigne d’une volonté de ne pas remplacer une dépendance par une autre. Cette diversification des approvisionnements externes, combinée à une politique de sobriété ayant entraîné une baisse de la consommation de gaz de 26% entre 2022 et 2024, a permis de stabiliser le marché.

Ce tableau présente les origines des approvisionnements en GNL de la France au premier semestre 2024, illustrant la stratégie de diversification mise en place, comme le montre une analyse des flux gaziers européens récents.

Au niveau local, la France développe activement la filière du biométhane. Ce gaz renouvelable, produit par la méthanisation de déchets agricoles ou industriels, est directement injectable dans les réseaux. En 2022, la France comptait déjà 514 sites de méthanisation pour une production de 9 TWh. GRTgaz a adapté son réseau avec 12 stations de « rebours » ou « reflux » qui permettent aux excédents de production locale de biométhane d’être envoyés sur le réseau de transport national. Pour un industriel, se connecter à une source de biométhane locale est une excellente stratégie pour sécuriser une partie de son approvisionnement, réduire son empreinte carbone et s’ancrer dans une logique d’économie circulaire.

L’étape suivante pour tout exploitant ou ingénieur est d’auditer son propre réseau ou projet à la lumière de ces arbitrages techniques et stratégiques afin d’optimiser sa résilience, sa performance et sa durabilité face aux défis énergétiques de demain.
